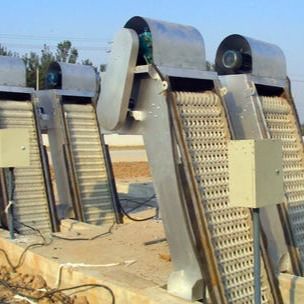

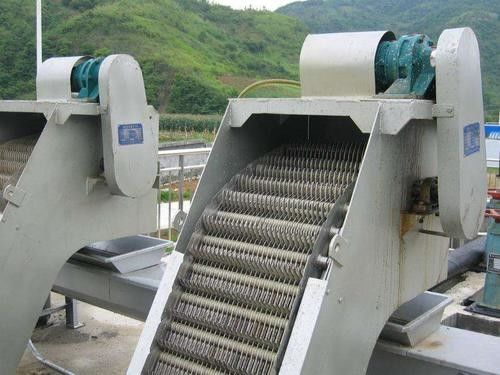

Nenhuma tela de barra grosseira mecânica do ruído flui tela de barra de Rate High Separative Efficiency no tratamento de águas residuais
Atenção:
Todos os tipos de equipamentos podem ser personalizados concordando sua exigência. Sinta por favor livre para dizer seus parâmetros, fluxogramas ou outras procuras. A resposta rápida será entregada em 12 horas pelo e-mail ou pelo bate-papo em linha.
Parâmetros
|
Parâmetro Tipo |
SL-4000 | SL-4500 | SL-5000 |
| Largura X do equipamento (milímetros) | 4000 | 4500 | 5000 |
| Largura do canal (milímetros) | X+100 | X+100 | X+100 |
| Largura da barra (milímetros) | X-140 | X-140 | X-140 |
| Espaço das barras (milímetros) | 40-150 | 40-150 | 40-150 |
| Ângulo da instalação | 70-80 | 70-80 | 70-80 |
| Velocidade (m/min) | ≈3 | ≈3 | ≈3 |
| Poder do motor (quilowatts) | 2.2-3.0 | 2.2-3.0 | 3.0-4.0 |
Aplicação
A tela de barra fina é equipada ao eixo da corrente de acordo com determinadas classificações, que formarão uma superfície dentada de circulação incluida da grade. A superfície dentada da grade do todo faz o exercício de circulação de cima para baixo conduzido pela corrente movimentação. A matéria suspendida contínua interceptada na grade dentada será escolhida até a plataforma, e limpada girando a escova. Então o objetivo de proteger a bomba de água e de reduzir a carga de trabalho subsequente será alcançado.
Princípio da estrutura e de funcionamento
O equipamento adota um tipo do back-down e um tipo giratório da corrente. A superfície da grade da água é composta de uma placa dentada do ancinho e de uma barra fixa. Quando a água de esgoto corre através, os restos maiores do que o espaço da barra estão interceptados, e os dentes do ancinho da placa dentada do ancinho penetram a diferença da barra. Quando o dispositivo de condução conduz a corrente da tração para fazer um movimento giratório, os dentes do ancinho trazem os restos prendidos na superfície da grade da parte inferior para cobrir à tomada da escória. Quando os dentes do ancinho gerenciem de cima para baixo, os restos confiam na gravidade para mover-se no seus próprios e caem no transporte do porto da descarga, e para ser transportados então ou processado mais.
Características principais
1. O dispositivo de condução é conduzido diretamente por uma roda cycloidal do pino ou por um motor helicoidal do redutor da engrenagem, que tenha as características da estrutura de baixo nível de ruído, compacta e da operação estável;
2. Os dentes do ancinho são do tipo oblíquo da ponta e são soldados em um todo com a linha central horizontal, que pode pegarar o grandes lixo e sundries;
3. A cremalheira é uma estrutura integral do quadro, com rigidez forte, a instalação fácil e trabalho de manutenção menos diário;
4. O equipamento é fácil de operar, e o funcionamento do equipamento pode ser localmente remotamente diretamente controlado/;
5. A fim impedir a sobrecarga acidental, é equipado com a proteção dobro do pino de tesoura mecânico e da sobrecarga para fazer a operação do equipamento segura e segura;
6. Uma grade secundária é ajustada na parte inferior. Quando o ancinho dentado gerencie da parte de trás da grade principal para a parte anterior, a grade secundária está unida automaticamente à grade principal para impedir que o fluxo da água procure um caminho mais curto e flua em restos de flutuação.
|
Parâmetros Tipo |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| Profundidade de água da origem (m) | 3,0 | |||||
| Velocidade da água (m/s) | 1,0 | |||||
| Espaço (milímetros) | 40 | Volume de água (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | ||
Carta do esboço e da instalação
1. Tela de barra inferior do defletor 8. da escória do dispositivo de condução 7. do dispositivo 6. do guia da cremalheira 5. do lixo da cremalheira 4. do ancinho 3. do dente da montagem 2. do motor
Por que nos escolha?
1. Longdai tem mais do que 10 anos da experiência no tratamento das águas residuais e da lama.
2. Nós introduzimos Alemão a tecnologia, assim nosso produto é muito melhores do que outros fabricantes chineses.
3. Nós usamos somente as melhores partes do melhor fornecedor.
4. Nós temos nossos próprios centro do R&D e sistema completo da fabricação.
