Tanque branco do tratamento de águas residuais, filtro de cilindro do gerencio da fibra

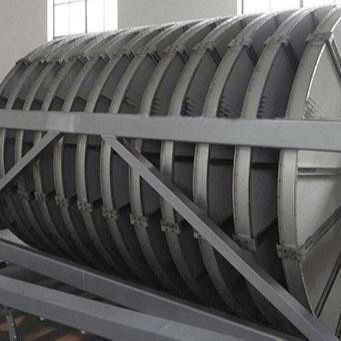

Parte-em, o filtro giratório inside-out é composto de uma série de discos de gerencio horizontalmente instalados do filtro. Cada disco do filtro é composto de placas de filtro em forma de leque uniforme-numeradas. O disco é equipado com um pano de filtro que possa facilmente ser removido. O material de pano de filtro é o tamanho do poro do filtro da fibra e o pano de filtro é 10um.
O estado de funcionamento do filtro da plataforma giratória da fibra inclui: filtragem, remoinho, e estado da descarga da lama.

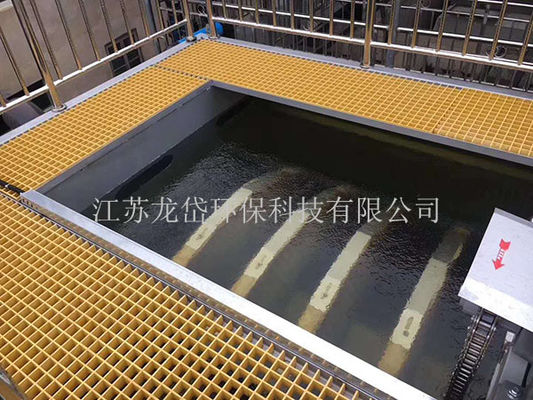

(1) o fluxo de gravidade da água de esgoto filtrada entra no tanque do filtro, e há um Weir da distribuição de água no tanque do filtro. O pano de filtro adota o tipo inteiramente submerso, a água de esgoto entra através da parte externa do pano de filtro, o filtrado é recolhido através do tubo oco, e o fluxo de gravidade é descarregado fora do tanque do filtro através do Weir da efluência. O processo inteiro é contínuo.

(2) a parte da lama no processo da limpeza e de filtração é fixada na parte externa do pano de filtro e forma gradualmente uma camada da lama. Com a acumulação de lama no pano de filtro, a resistência de filtração dos aumentos de pano de filtro, e o nível de água do filtro aumentam gradualmente. A mudança do nível líquido no tanque é monitorada por um sensor da pressão. Quando o nível líquido na associação alcançar o valor ajustado de limpeza (nível de ponto alto), o PLC pode ligar a bomba da anti-sução começar o processo de limpeza. Ao limpar, o tanque do filtro pode continuamente ser filtrado.
Durante a filtragem, a plataforma giratória do filtro está em um estado estático, que seja conducente ao depósito da lama na parte inferior da associação. Durante a limpeza, a plataforma giratória do filtro gerencie a uma velocidade dos minutos 1 revolution/2. As suções da bomba de sução a superfície do pano de filtro sob a pressão negativa, sugam as partículas da lama acumuladas no pano de filtro, e a água na plataforma giratória do filtro é sugada simultaneamente do interior à parte externa, e tem um efeito da contador-limpeza no pano de filtro. A área de nivelamento instantânea esclarece somente aproximadamente 1% da área da plataforma giratória completa do filtro. O processo do remoinho é intermitente.
Ao limpar, os dois discos do filtro são um grupo, que seja controlado pela válvula elétrica na tubulação da bomba de sução automaticamente. Durante um processo de limpeza completo do filtro da plataforma giratória da fibra, a limpeza de cada grupo é realizada alternadamente, durante que a bomba de sução funciona continuamente. Quando a qualidade de água afluente se deteriora de repente, o nível líquido na associação aumenta ao nível do remoinho rapidamente, e todas as bombas de remoinho são ligadas ao mesmo tempo durante a limpeza, e diversos grupos de plataformas giratórias do filtro podem ser remoinhados ao mesmo tempo até o ciclo do remoinho retornam a normal.
sistema de descarga da lama (de 3)
A parte inferior da plataforma giratória do filtro do filtro da plataforma giratória da fibra é fornecida com uma parte inferior cubeta-dada forma da associação para facilitar a coleção da lama na parte inferior da associação. A sedimentação na parte inferior da associação da lama reduz a quantidade de lama no pano de filtro, que pode estender o tempo de filtração e reduzir a quantidade de água de remoinho. Após um período de tempo ajustado, o PLC liga a bomba da lama, e retorna a lama ao sistema de drenagem da planta através da tubulação perfurada da lama na parte inferior da lagoa. Entre eles, o intervalo da descarga da lama e a duração da descarga da lama podem ser ajustados.
