filtro de cilindro 0.25Kw giratório

Do sólido eficaz do tratamento da água de China tela de barra mecânica de separação líquida da máquina do filtro

Breve introdução

Localizado em Yixing, uma cidade avançada e bonita da província de Jiangsu, China, Longdai Co., Ltd é um fornecedor do equipamento de processamento da indústria petroquímica especializado na investigação e desenvolvimento independente &integrating de processamento ambiental, no projeto, em contratar geral, na fabricação do equipamento da proteção ambiental, e na fonte material relevante.

Princípio de funcionamento

O micro filtro do cilindro giratório é um novo tipo de equipamento da separação do contínuo-líquido, que possa eficazmente reduzir os sólidos suspendidos (SS) na água de esgoto. Seu princípio de trabalho é: fluxos da água de esgoto no cilindro oco, e devido à gravidade, move-se do lado interno do filtro para o lado exterior. A saída, os sólidos suspendidos na água é prendida dentro do filtro de aço inoxidável. O cilindro de gerencio gerencie lentamente, e a bomba de remoinho tira e filtra a efluência para remoinhar a tela de filtro. As passagens de nivelamento da água através do bocal na parte superior do cilindro para nivelar o filtro da parte externa ao interior do filtro. As partículas lavadas são recolhidas pelo tanque da coleção da água do remoinho e descarregadas do equipamento através da tubulação da água de esgoto.

Estrutura do equipamento

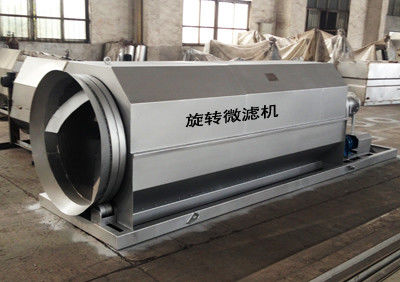

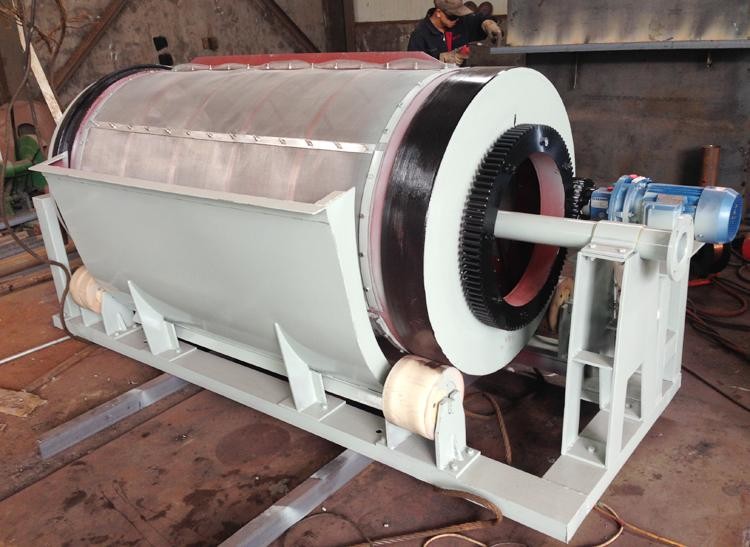

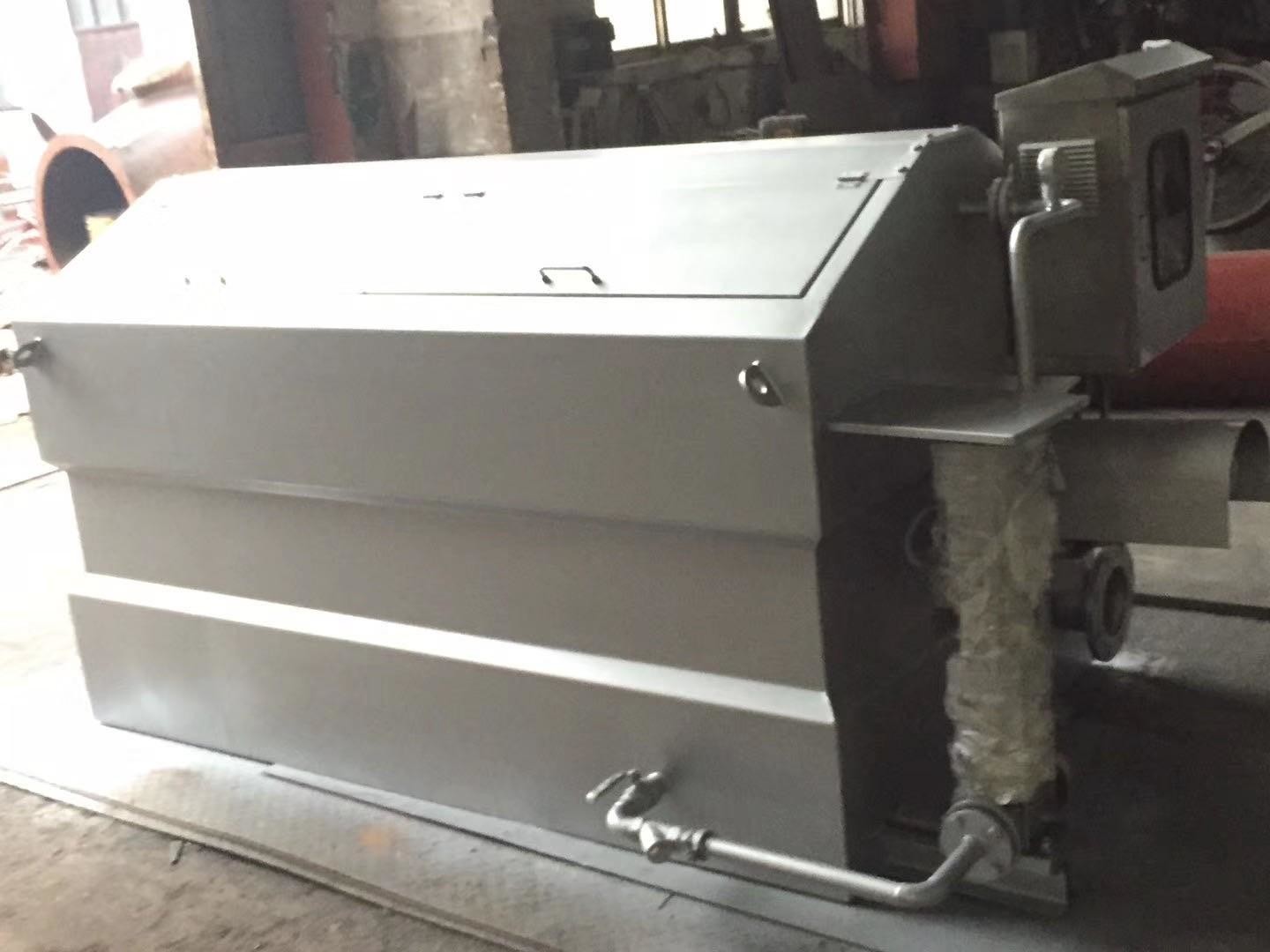

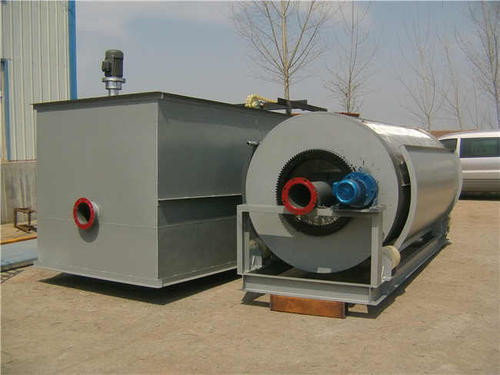

O tipo micro filtro do cilindro giratório, refere por favor a imagem direita para a estrutura das peças principais do equipamento:

1. Dispositivo da movimentação: Fornece o poder para a rotação do cilindro, adota a movimentação direta, nenhum par intermediário da transmissão, e tem uma estrutura simples e estável;

2. Corpo da caixa: O corpo da caixa é uma estrutura semi-fechado e é um portador de cilindro. Há uma área da entrada da água e a área do fluxo constante para dentro, de modo que o volume de água no cilindro seja estável, e o efeito de filtração são melhorados;

3. Tampa: Mantenha a máquina inteira em uma estrutura fechado, evite eficazmente o respingo da água, e melhore o anel de funcionamento

território;

4. Cilindro giratório: É um portador da malha do micro-filtro, com uma extremidade fechou-se e a outra estrutura aberta. O filtrado entra através da extremidade aberta e é descarregado após a filtração pelo filtro. A extremidade fechado é conectada com o dispositivo de condução;

5. Dispositivo de nivelamento: para fornecer a proteção para a limpeza e a regeneração do micro filtro. Este equipamento fornece uma via navegável de limpeza em dois sentidos. Quando a concentração de matéria suspendida no filtrado é alta, a limpeza em dois sentidos pode ser girada sobre para assegurar o efeito de limpeza do filtro;

6. Micro filtro: Este componente é o componente do núcleo do dispositivo. A malha 316L de aço inoxidável fina nesta parte é conectada ao quadro circular de aço inoxidável superior e mais baixo da cruz-grade do fio 316L de aço pela tecnologia de processamento especial, e pressionada no quadro de aço inoxidável da placa, de modo que a tela de filtro garanta a suficiente área da filtragem e a suficiente força. Comparado com outros métodos de fixação, este tipo do quadro de aço circular da rede de arame é mais liso, e a probabilidade de interceptar e de puxar a matéria suspendida filamentous na água de esgoto é mais baixa, que garante inteiramente o efeito do tratamento de esgotos. O projeto do conjunto da tela de filtro e do corpo de cilindro é engenhoso, que podem facilmente ser desmontados e instalado;

7. Detecção nivelada líquida: Este equipamento é equipado com um dispositivo de detecção nivelado líquido, que possa detectar baixo, níveis do meio e de ponto alto. Pode ser combinado com o conversor de frequência para realizar automaticamente o funcionamento do ponto baixo, o médio e o de alta velocidade do dispositivo da movimentação, que pode se assegurar de que o efeito de filtração e para fazer o ciclo de vida do equipamento esteja estendido. Igualmente tem a ultra-baixa parada programada do nível de água e funções ultra-altas do alarme nivelado de água;

8. Porta de observação: A porta de observação móvel é conveniente para a inspeção diária, a manutenção e a revisão, e a abertura e o fechamento são flexíveis;

9. Tanque da descarga de água de esgoto: O tanque da coleção no cilindro pode recolher a matéria suspendida interceptada pela filtragem no tanque da água de esgoto. Ao mesmo tempo, a matéria suspendida fina que colam à tela de filtro e a malha são lavadas pelo dispositivo de lavagem e a água de esgoto igualmente é recolhida no no tanque da água de esgoto e descarregada através da tubulação da água de esgoto, de modo que a sujeira não acumule dentro do equipamento;

10. Dispositivo do apoio: jogue um papel em apoiar o funcionamento normal do cilindro. Feito de materiais livre de manutenção especiais, nenhuma necessidade para a lubrificação e manutenção rotineira, vida útil longa e desmontagem e substituição fáceis;

Características principais

1. Desempenho excelente dos meios de filtro. O meio de filtro usado no filtro deste equipamento é de aço inoxidável. Comparado com o material de pano e de poliéster da fibra do filtro da plataforma giratória, tem muitas vantagens: boa uniformidade do poro, força de alta elasticidade, velocidade de filtração rápida, durabilidade duradouro, não fáceis obstruir, e resistência forte da corrosividade.

2. Fácil substituir o filtro. A malha independente pode ser removida independentemente sem afetar outros filtros.

3. Resistência de impacto forte. O equipamento pode operar-se normalmente quando a água SS da entrada não é mais alta do que 40mg/L1.

4. O filtro pode correr continuamente. Remoinhar e filtrar não se afetam.

5. Perda principal pequena. A perda principal é menos de 30cm.

6. Bom efeito do tratamento. A qualidade SS da efluência é menos do que 10mg/L.

7. Corra o controle inteiramente automatizado.

8. Pegada pequena. No caso do mesmo volume da água do tratamento, a área do tipo micro equipamento do TR da filtragem é muito menor do que o outro equipamento de processo da filtragem.

9. Remoinhar consome pouca água. As impurezas não são fáceis de acumular na tela de filtro, e a água de alta pressão do remoinho pode facilmente remover as impurezas. A água usada é tomada da água filtrada, e o consumo de água é 0,3% do volume tratado da água, que é muito mais baixo do que o consumo de água -5% de 3% de outros filtros similares

10. O baixo consumo de energia de funcionamento, menos de 1/4 de outros filtros similares, custos de operação pela tonelada de água é 0,002 yuan.

Aplicação

1. Planta de tratamento de esgotos: o projeto de melhoramento padrão de promover a efluência do nível B para nivelar A

2. Reutilização da água recuperada: Filtre profundamente as partículas suspendidas insolúveis através deste equipamento para conseguir a finalidade da reciclagem da água;

3. Tratamento de águas residuais industrial: De acordo com as exigências de tipos diferentes de indústrias, este equipamento pode separar e filtrar a água usada para fazer a qualidade de água relevante encontrar a finalidade do uso da empresa, ou cumpra as exigências relevantes da descarga da proteção ambiental.

Embalagem e entrega

1. Embalagem impermeável com o padrão internacional da exportação por 20ft, 40ft, recipiente 40hp. Os encaixes do equipamento, o motor elétrico e o armário de poder serão embalados na caixa de madeira do caso ou do ferro. O outro equipamento será embalado pelo pano plástico das Cor-listras.

2. O tamanho inteiro da maquinaria da planta é grande como normal, assim que nós usaremos o pano impermeável para embalar todo. O motor, caixa de engrenagens ou outras peças facilmente danificadas, nós po-los-emos na caixa. Nós temos um departamento de envio profissional, eles tentaremos seu melhor salvar sua quantidade do recipiente.
