Cilindro-tipo giratório eficaz tratamento de águas residuais mecânico de China ZG da tela de barra
A nossos clientes:
Nós não somos profissionais na imagem que embeleza, todas nossas imagens são tomadas no local ou em nossa oficina. Nós contratamos em fabricar quase todos os tipos de equipamentos do tratamento de águas residuais. Toda a pergunta, sente por favor livre contactar-nos. Obrigado.
Aplicação
ZG é um produto novo que integre as três funções do tratamento fino do lixo da barra, parafuso da escória da barra que levanta e que espreme. O equipamento pode ser instalado no canal ou no recipiente. Esta máquina é usada principalmente no tratamento de esgotos municipal e em projetos industriais do tratamento de águas residuais interceptar sólidos.
Parâmetros e carta principais do tamanho da instalação
| Tipo | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Diâmetro do cilindro (milímetros) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Largura do canal (milímetros) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (milímetro) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (milímetro) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (milímetro) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (milímetro) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io de b (milímetro) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Carga P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Poder do motor (quilowatts) | 1,1 | 1,5 | 2,2 | 3 | ||||||||
Princípio da estrutura e de funcionamento
A folha da barra é feita em uma cesta cilindro-dada forma da tela de acordo com a diferença da barra. Os volume de água tratados dentro da frente da cesta da tela, dos filtros através da barra, e dos fluxos à tomada da associação. A escória da barra é prendida na superfície da barra. Quando a diferença do nível de água dentro e fora da barra alcança algum valor, o ancinho dentado giratório instalado no eixo central gerencie para limpar a sujeira. Quando o ancinho dentado da escória-limpeza pegara a sujeira à parte superior da cesta, começa descarregar a escória (a escória que pode cair sob seu próprio peso é descarregada no entalhe da escória), e então após ter girado 15° para trás, a placa do dente da limpeza da escória na parte superior da cesta raspa automaticamente a escória que adere aos dentes do ancinho e descarrega-a no entalhe da escória. A escória da barra é levantada pelo transporte de parafuso na parte inferior da calha, e descarregada após a espremedura e a desidratação na seção de pressão superior.
Características principais
Esta máquina é composta da cesta da barra, do elevador do parafuso, da imprensa de parafuso, do mecanismo do ancinho do dente, da placa da limpeza do dente, do quadro do apoio, da tubulação de descarga da escória e dos outros componentes. Devido a seu trabalho especial, tem as seguintes características:
1. A barra e o formulário 35 do volume de água. Dobre, devido à formação de defletores, mesmo muita sujeira com uma espessura menor do que a diferença da tela de barra pode ser separada.
2. A tela de barra é equipada com um dispositivo de nivelamento, um dispositivo de obstrução do ancinho, e uma função da auto-limpeza.
3. A estrutura cilíndrica aumenta o caudal da grade comparada à tela de barra tradicional, reduz a perda principal, e reduz o plano da acumulação na frente da grade.
4. Todas as partes em contato com a água são feitas de aço inoxidável, e tratadas pela conservação em vinagre e pelo passivation. Em toda a água de esgoto civil e na maioria de água industrial, tem o desempenho e a longa vida anticorrosivos fortes.
5. A pesca integrada, transportando, e o tratamento da compressão através da tela de barra salvar não somente o espaço, mas igualmente reduz o custo do triturador subsequente.
6. Não há quase nenhuma necessidade para a manutenção, nenhuma necessidade de reabastecer no ponto de gerencio, e a unidade de movimentação tem muito poucas vezes de reabastecimento.

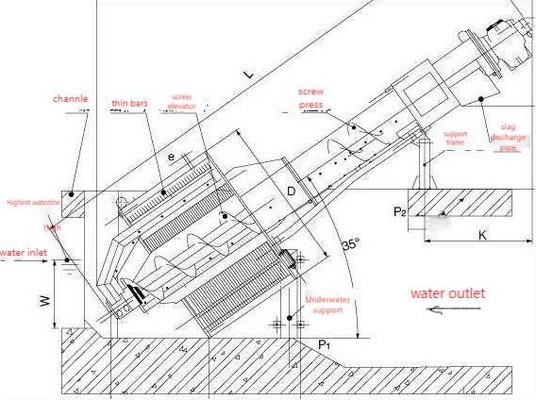

Carta do esboço e da instalação
Exigências técnicas
1. A largura do canal e a profundidade do canal devem ser lisas, e a tolerância dimensional se o be≤ 10mm.
2. O equipamento é fixado com parafusos de expansão no local.
