Tipo do separador giratório do Contínuo-líquido do tratamento da água indústria mecânica dos CF do tratamento da água da tela de barra
Breve introdução
Localizado em Yixing, uma cidade avançada e bonita da província de Jiangsu, China, Longdai Co., Ltd é um fornecedor do equipamento de processamento da indústria petroquímica especializado na investigação e desenvolvimento independente &integrating de processamento ambiental, no projeto, em contratar geral, na fabricação do equipamento da proteção ambiental, e na fonte material relevante.
Aplicação

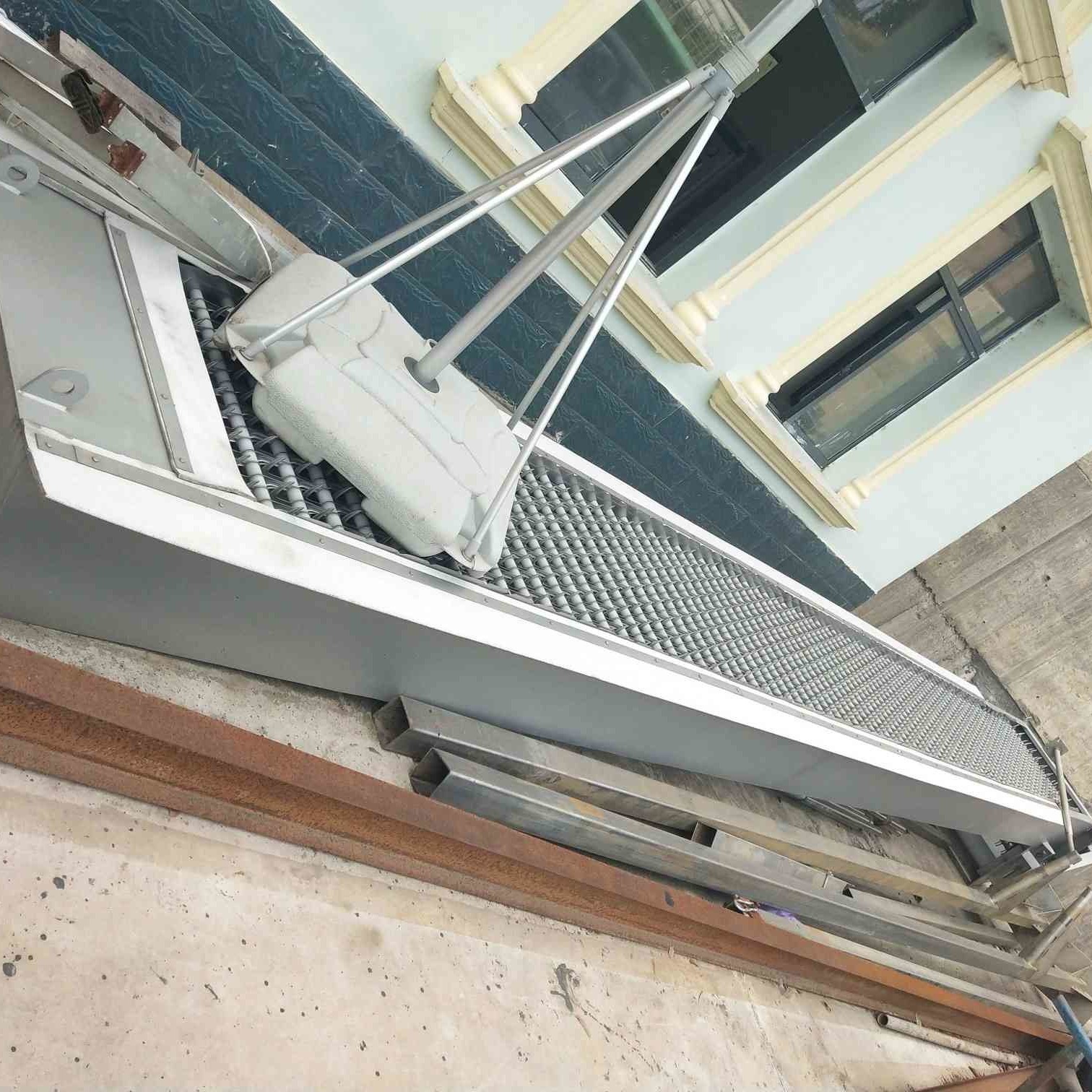

Tipo separador giratório dos CF do contínuo-líquido, é um equipamento avançado da separação do contínuo-líquido do tratamento da água, usado principalmente em plantas de tratamento de esgotos urbanas, em pré-tratamento da água de esgoto do distrito residencial, em estações de bombeamento municipais da chuva/água de esgoto, em estações de tratamento de água, e na água refrigerando nos centrais elétricas, etc. Na entrada da água, o equipamento é igualmente amplamente utilizado em projetos do tratamento da água em várias indústrias tais como as matérias têxteis, imprimindo e tingindo-se, alimento, produto aquático, fabricação de papel, fazendo de vinho, chacina, bronzeando-se, etc. É um equipamento ideal da separação do contínuo-líquido na indústria do tratamento da água.
Princípio da estrutura e de funcionamento

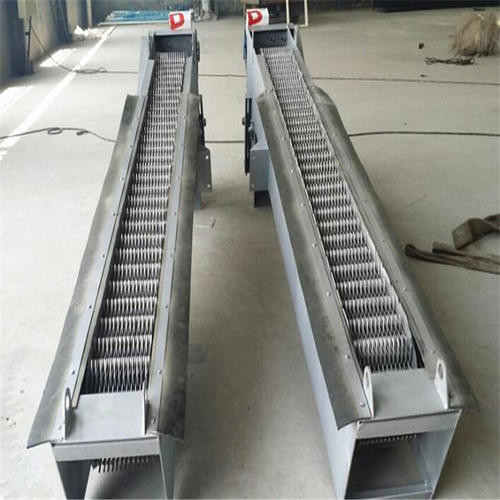

O equipamento adota um tipo giratório. Uma forma especial dos dentes arado-dados forma do ancinho é arranjada na linha central horizontal em uma determinados sequência e número de conjunto para formar uma corrente do dente do ancinho. De acordo com o fluxo da água, é montada em diferenças diferentes e instalado na estação de bombeamento ou na entrada do sistema do tratamento da água, quando o dispositivo de condução conduz a corrente do ancinho para se mover da parte inferior para cobrir, os sundries na água são pegarados pela corrente do ancinho, e o líquido corre através da diferença da barra. Depois que o equipamento gerencie ao vértice superior, a corrente do ancinho muda o sentido de corrida está movendo-se de cima para baixo. O material cairá os dentes do ancinho por seu próprio peso. Quando os dentes do ancinho gerenciem do verso para a parte inferior do equipamento, começarão uma outra operação contínua reciprocando remover continuamente os restos da água. Para conseguir a finalidade da separação do contínuo-líquido.
Parâmetros
| ModelNumber/parâmetros | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Largura B do dispositivo (milímetros) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Largura B1 do canal (milímetros) | B+100 | ||||||||||||||
| Largura eficaz B2 da porta (milímetros) | B-157 | ||||||||||||||
| Parafuso de fundação que espaça B3 (milímetros) | B+200 | ||||||||||||||
| Largura total B4 do equipamento (milímetros) | B+350 | ||||||||||||||
|
Afastamento b do dente do ancinho (milímetro) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Α do ângulo da instalação (°) | 60~85 | ||||||||||||||
| Profundidade H do canal (milímetros) | 800~12000 | ||||||||||||||
| Disport à altura H1 da plataforma (os milímetros) | 600~1200 | ||||||||||||||
| Altura total H2 do equipamento (milímetros) | H+H1+1500 | ||||||||||||||
|
Altura traseira H3 do quadro de caixa (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Velocidade de corrida v do dente do ancinho (m/min) |
≈2.1 | ||||||||||||||
| poder do motor N (quilowatts) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| perda principal (milímetros) | ≤20 (sem do bloqueio) | ||||||||||||||
| Carga do planejamento civil | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||
| ModelNumber/parâmetros | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Profundidade de água antes da porta H3 (m) | 1,0 | ||||||||||||
|
Passagem superior - caudal da porta V (m/s) |
0,8 | ||||||||||||
|
Intervalo b (milímetro) |
1 |
Água passada Caudal Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Características principais
1. O dispositivo de condução é conduzido diretamente por uma roda cycloid do pino ou por um motor helicoidal do redutor da engrenagem, que tenha as características da estrutura de baixo nível de ruído, compacta e da operação estável.
2. O quadro é uma estrutura integral do quadro, com rigidez forte, a instalação fácil e trabalho de manutenção menos diário.
3. Há duas especificações dos dentes do ancinho, o passo dos dentes t=150mm do ancinho, e o passo dos dentes t=100mm do ancinho.
4. O equipamento é fácil de operar, e o funcionamento do equipamento pode ser localmente remotamente diretamente controlado/.
5. A fim impedir a sobrecarga acidental, é equipado com o pino de tesoura mecânico e a proteção acumulada sobrecarga do peso para fazer a operação do equipamento segura e segura.
6. Quando o equipamento é 1500mm largo, a fim assegurar a força total do equipamento, o modo de conexão paralela estará adotado.
Embalagem e entrega
1. Embalagem impermeável com o padrão internacional da exportação por 20ft, 40ft, recipiente 40hp. Os encaixes do equipamento, o motor elétrico e o armário de poder serão embalados na caixa de madeira do caso ou do ferro. O outro equipamento será embalado pelo pano plástico das Cor-listras.
2. O tamanho inteiro da maquinaria da planta é grande como normal, assim que nós usaremos o pano impermeável para embalar todo. O motor, caixa de engrenagens ou outras peças facilmente danificadas, nós po-los-emos na caixa. Nós temos um departamento de envio profissional, eles tentaremos seu melhor salvar sua quantidade do recipiente.
