Planta de tratamento de esgotos municipal suspendida de aço inoxidável do raspador central da lama da movimentação
A movimentação central suspendeu a raspagem da lama é usada principalmente no tanque redondo do engrossamento da lama da planta de tratamento de esgotos para raspar a lama estabelecida na parte inferior do tanque ao depósito da lama para o retorno de lama ou o engrossamento e a secagem, e desnata a escumalha na superfície do tanque ao funil da escumalha, que é descarregado fora do tanque através do funil da escumalha para um tratamento mais adicional.
princípio de funcionamento
Conduzido pelo motopropulsor, o raspador de lama conduz o quadro suspendido do raspador para girar, e raspa a lama estabelecido na parte inferior do tanque ao depósito central da lama através do raspador. Para melhorar o efeito do engrossamento da lama, o braço do raspador conduz a barra da grade do engrossamento para agitar lentamente. Ao passar através da lama, fornece uma passagem para que a água de esgoto escape da lama.
Características do produto
1. Estrutura simples e peso leve; Enquanto a estrutura do fardo é adotada, o peso do mecanismo está reduzido extremamente comparado com o mecanismo tradicional.
2. manutenção simples e conveniente e baixo custo de operação.
3. O mecanismo novo da transmissão adota o redutor planetário, que é fácil de instalar, simples e compacto na estrutura e na elevação na eficiência.
4. Todos os componentes elétricos são tipo, seguros e seguros exteriores, e podem ser controlados aleatoriamente e remotamente.
5. Pode ser fabricado de acordo com o tamanho específico dos usuários, e as partes em contato com a água podem igualmente ser feitas de aço inoxidável.
Mistura do produto

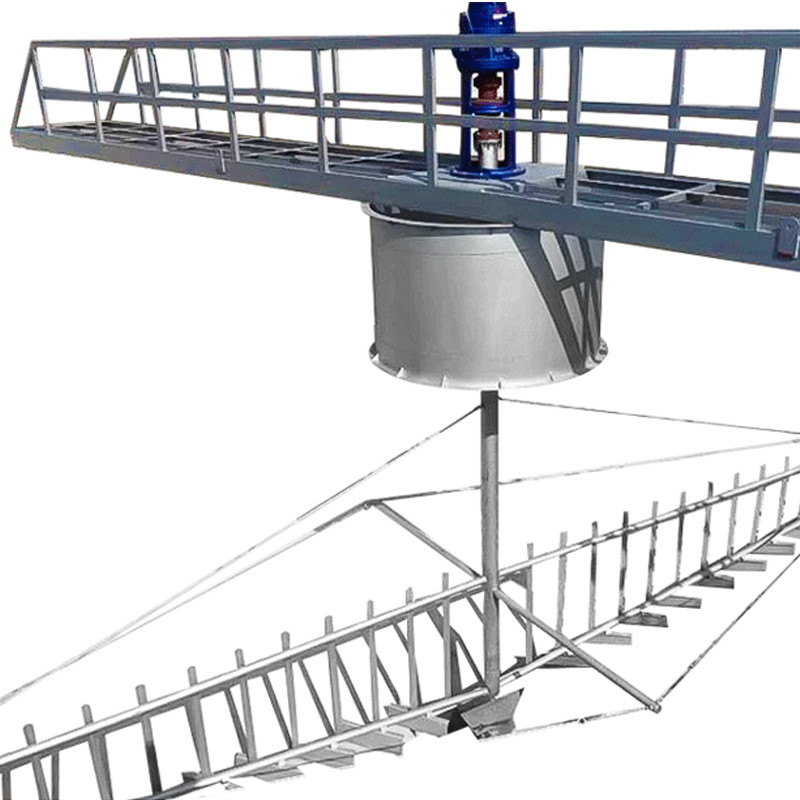

O espessador central da suspensão da movimentação é composto principalmente da ponte de trabalho, do raspador pequeno, do cilindro de estabilização do fluxo, do fardo de raspagem da lama, do dispositivo do excesso, do apoio central, do mecanismo de condução, do raspador da escumalha, da placa de raspagem da lama, da caixa elétrica, etc.
Parâmetros do produto
|
Parâmetro/modelo WidthΦ da associação (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade V (m/min) | 1.8~2.2 | |||||||||
| Dimensões de passeio da roda (milímetros) | 400x120 | 420x150 | ||||||||
| Poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
