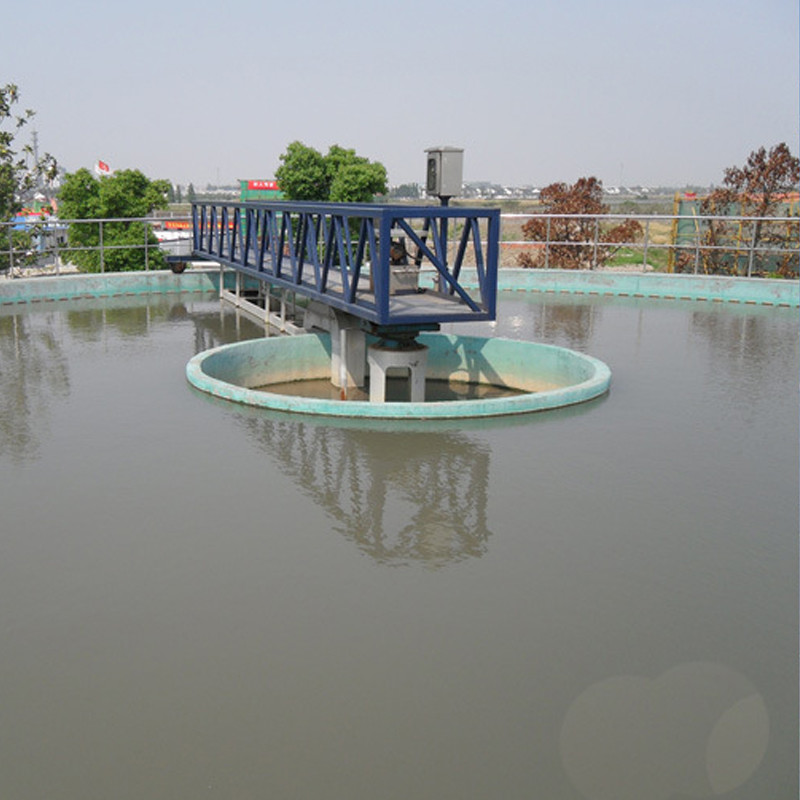

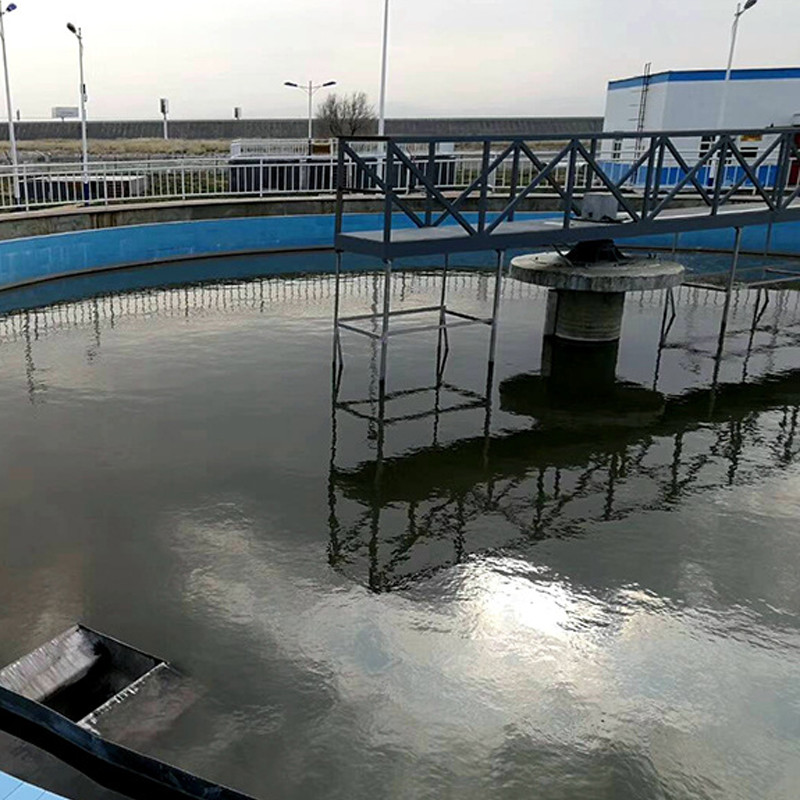

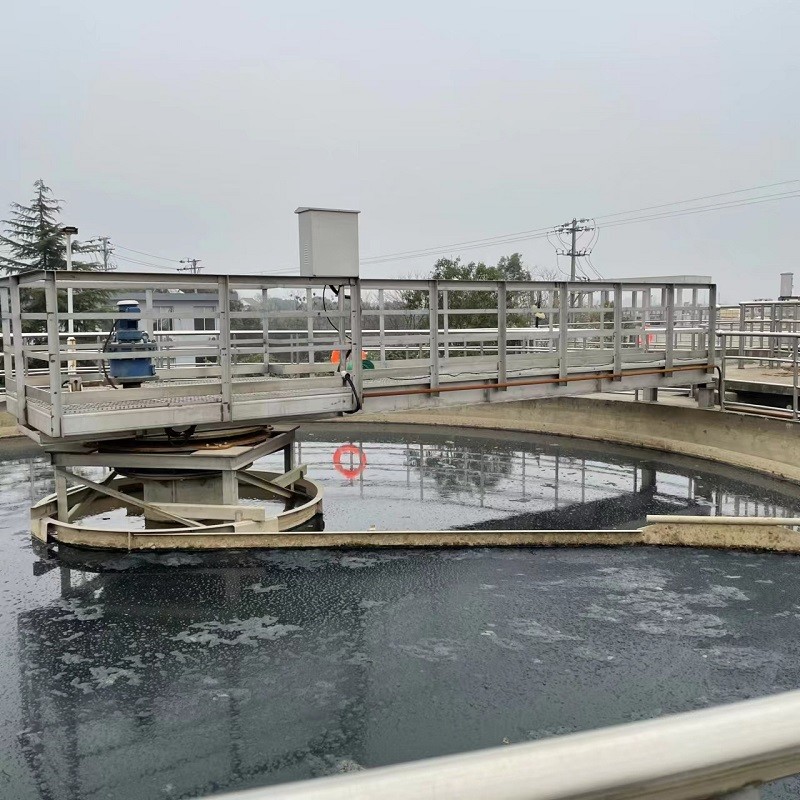

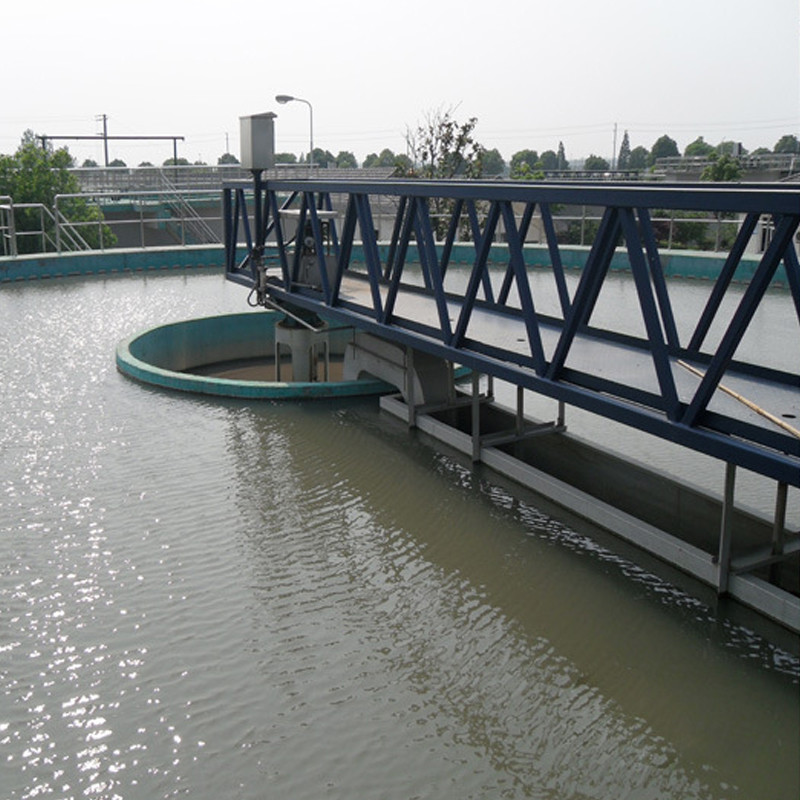

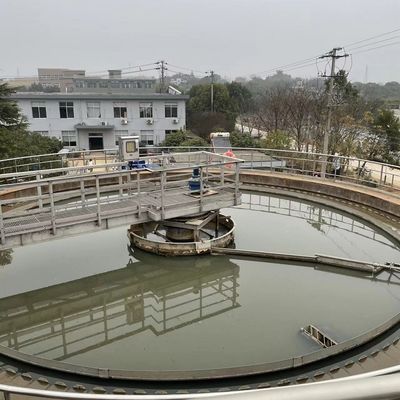

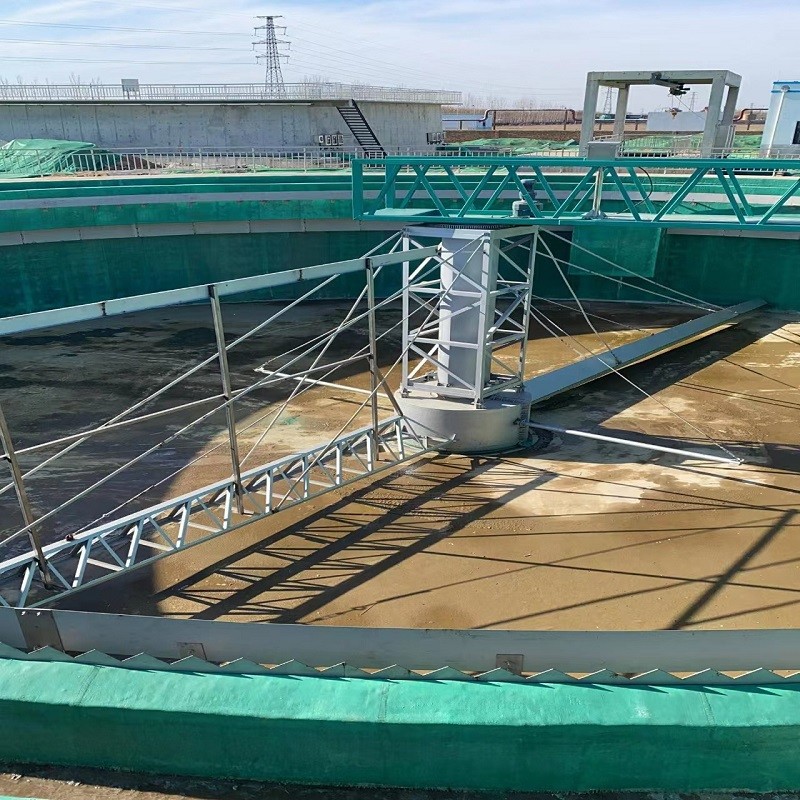

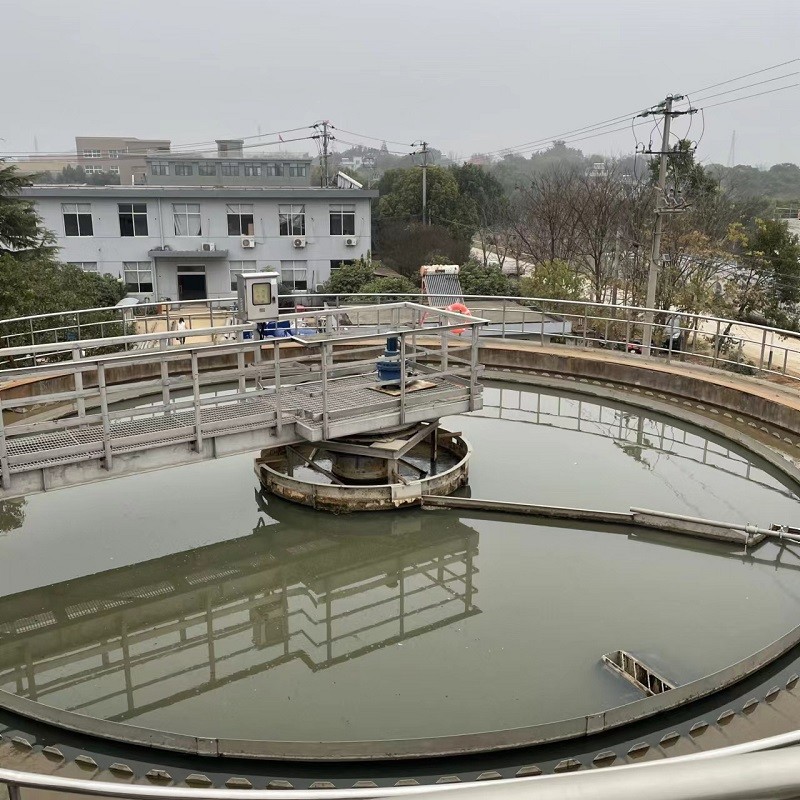

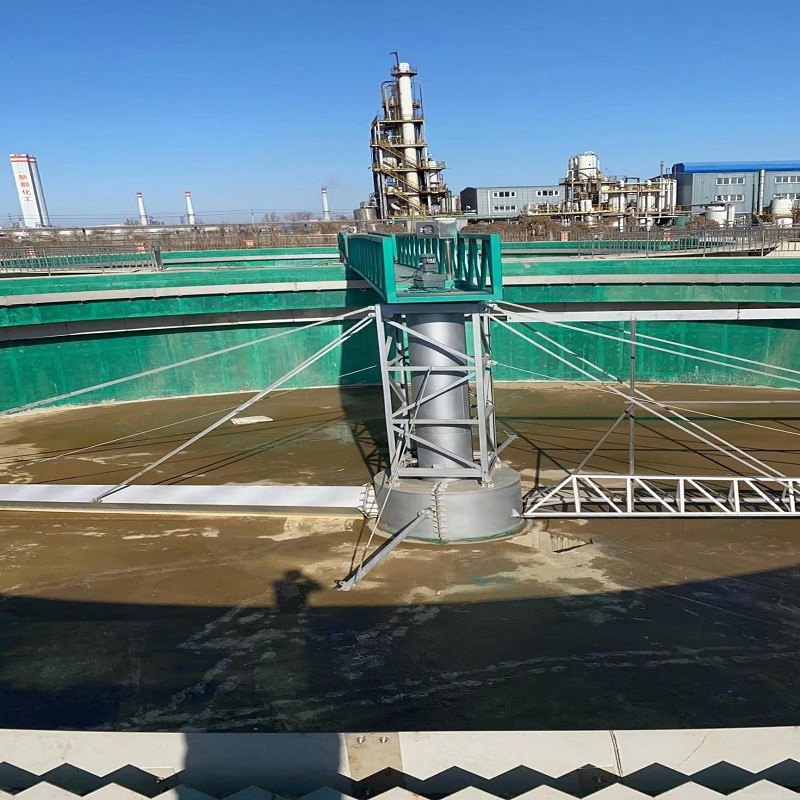

Equipamento periférico do tratamento da lama do tanque de sedimentação do fabricante do raspador da lama da movimentação da meia ponte de aço inoxidável

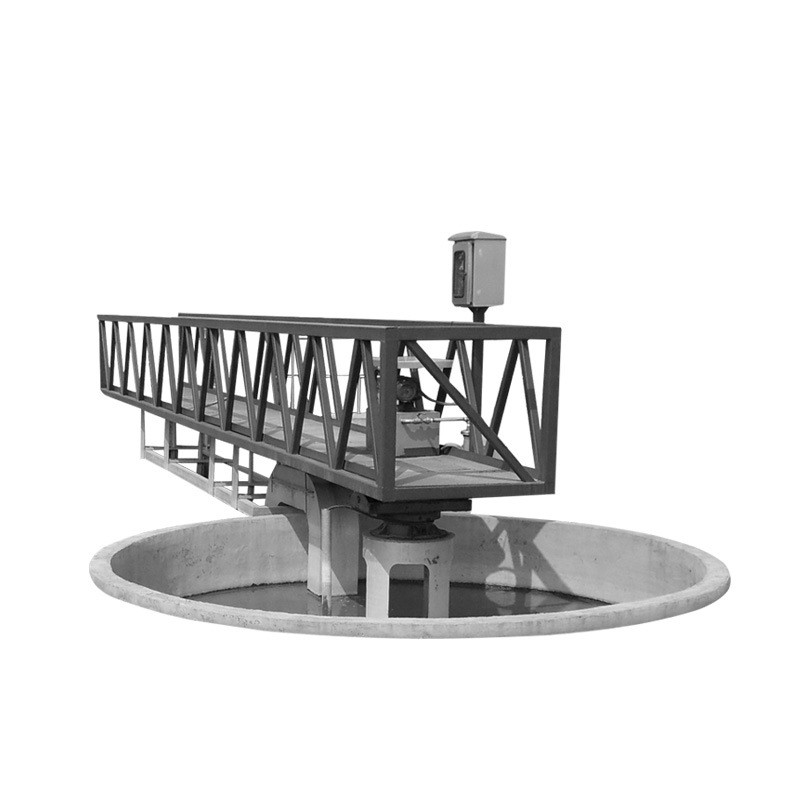

A máquina inteira é composta principalmente da ponte (completa) da metade, dispositivo de condução, apoio giratório central, braço móvel, raspador da lama, desnatando o dispositivo, o Weir da água e as outras construções de aço. O equipamento é amplamente utilizado para raspar e remover a lama dos grandes e tanques de sedimentação de tamanho médio do fluxo radial. A estrutura é suporte central, transmissão periférica, e dispositivo da remoção da escumalha.
Ao mesmo tempo, o equipamento é igualmente um equipamento ideal da descarga da lama com efeito de poupança de energia notável e manutenção diária conveniente.
Princípio de funcionamento
Raspador periférico da lama da movimentação da meia ponte: fluxos da água de esgoto para fora uniformemente da tubulação de entrada no centro da associação à periferia em uma maneira radial após a difusão através do cilindro da diversão. A lama suspendida é depositada na parte inferior da associação após a sedimentação. O supernatant é descarregado do tanque através da placa do Weir do excesso, e a lama é raspada da periferia da associação ao depósito central da lama através da placa do raspador. A lama é descarregada da associação através da tubulação de descarga da lama segundo a pressão de água na associação.
Características do produto
1. A grande capacidade de processamento pode salvar o espaço.
2. O equipamento precisa somente um motor, que salvar o consumo da energia e de eletricidade.
3. A concentração da lama que pode ser raspada é alta e o efeito da descarga da lama são bons.
4. O raspador tem a estrutura simples, operação segura e segura e manutenção conveniente.
5. boa adaptação, fácil realizar o controlo automático completo.
Descrição da ordem
1. Indique por favor quando a desnatação do dispositivo, da placa do Weir da tomada, do defletor da escumalha e do tanque da tomada são exigidos;
2. indique exigências do material, as anticorrosivas, do motor e do redutor do equipamento;
3. Ao pedir, forneça por favor a tiragem do processo do planejamento civil da associação e indique as dimensões detalhadas.
Parâmetro
| Number modelo/parâmetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diâmetro Φ da associação (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade v (m/min) | 2.0~3.0 | |||||||||
| Dimensões de passeio da roda (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
