PH ácido e alcalino dispositivo de dosagem automática de dióxido de cloro agente de liberação lenta industrial sistema de dosagem de esgoto
De acordo com a concentração necessária do agente, ele é preparado na caixa de mistura.Depois de ser agitado uniformemente pelo agitador, é colocado no tanque de solução.A bomba dosadora (bomba dosadora) é usada para transportar a solução preparada para o ponto de dosagem ou sistema designado.O dispositivo também pode realizar projetos direcionados e configurar os componentes necessários de acordo com os requisitos dos diferentes fluxos de processo dos usuários, de modo a obter funções adequadas (como controle remoto automático), econômicas e práticas.
Estrutura do equipamento
O dispositivo de dosagem é composto principalmente de tanque de solução, tanque de mistura (com agitador), bomba dosadora, medidor de nível, armário de controle elétrico, tubulação, válvula, válvula de alívio, válvula de retenção, manômetro, filtro, base, escada rolante, etc. (pode ser configurado de acordo com os requisitos reais dos usuários).
Inscrição
1. Dissolva, mexa e adicione coagulante, auxiliar coagulante, desinfetante, alvejante, polieletrólito, pasta de cal e outras soluções em engenharia de água.
2. Preparação e dosagem de várias soluções ácidas e alcalinas.
3. Preparação e dosagem de líquido de regeneração no tratamento de águas de amolecimento e dessalinização.
4. Configuração e dosagem do estabilizador de qualidade da água de refrigeração circulante.
5. Dosagem e preparação de diversos aditivos industriais.
Características do equipamento
1. A bomba dosadora e os principais componentes de controle são de marcas famosas chinesas, controle totalmente automático, sem gerenciamento manual.
2. Geralmente, um tanque, uma bomba e um misturador elétrico formam um sistema completo;
3. Também pode ser combinado para formar várias estruturas, como dois tanques, duas bombas e vários tanques
4. Pode ser usado para a mistura, preparação e dosagem de soluções farmacêuticas líquido líquido, líquido sólido e gás-líquido.
Parâmetros
| Modelo | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| capacidade de produção Q(L/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Tamanho | 900x1500x1650 | 1000 x 1625 x 1750 | 1000 x 2440 x 1800 | 1220 x 2440 x 180C | 1220x3200x2000 | |
| Potência de dosagem de póNi(KW) | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | |
| liquidificador | Diâmetro da lâmina G(mm) | 250 | 250 | 250 | 250 | 250 |
| Velocidade vertical do fuso (i/min) | 96 | 96 | 96 | 96 | 96 | |
| Potência N2(KW) | 0,55 x 2 | 0,55x2 | 0,55 x 2 | 0,55x2 | 0,55x2 | |
| Bomba de parafuso de dosagem | Fluxo Q2(mVh) | 1 | 1 | 1,5~2,0 | 1,5-2,0 | 3,0 ~ 5,0 |
| Elevação(m) | 20 | 20 | 20 | 20 | 20 | |
| Potência N3(KW) | 1.1 | 1.1 | 1,5 | 1,5 | 2.2 | |
| Diâmetro de entrada de água (mm) | 20 | 20 | 25 | 25 | 32 | |
| Saída de água Diâmetro(mm) | 20 | 20 | 25 | 25 | 32 | |
| Instalação | B | 900 | 1000 | 1000 | 1220 | 1220 |
| eu | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Oi | 800 | 1050 | 1050 | 1050 | 1350 |
|

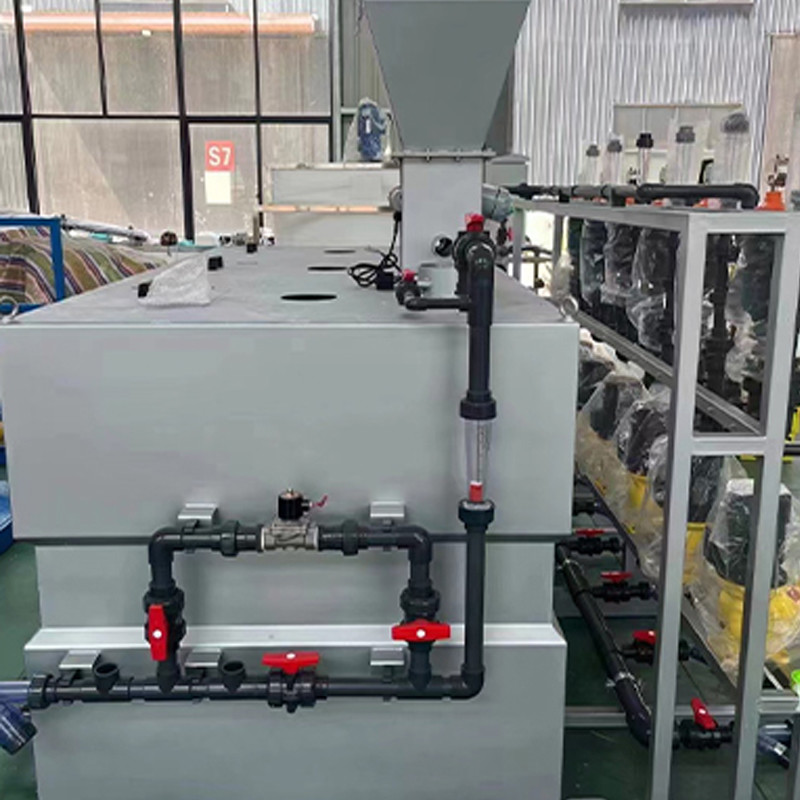

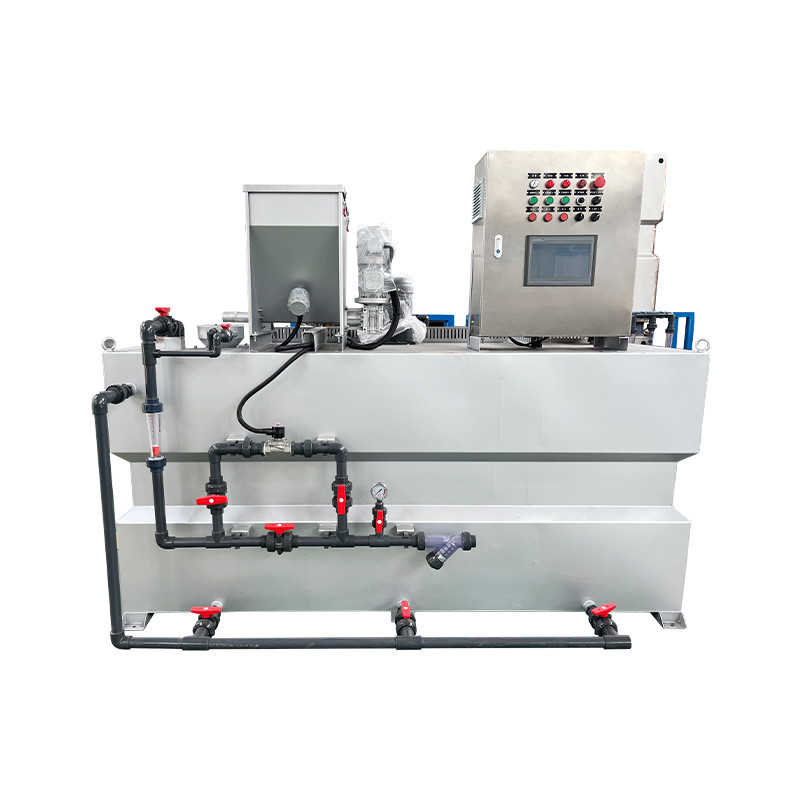

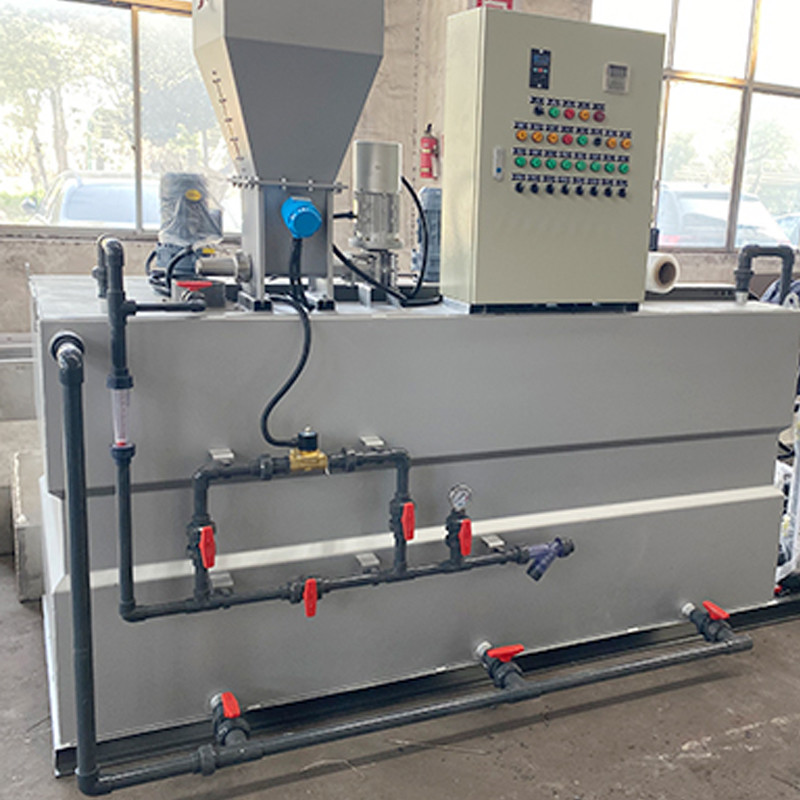

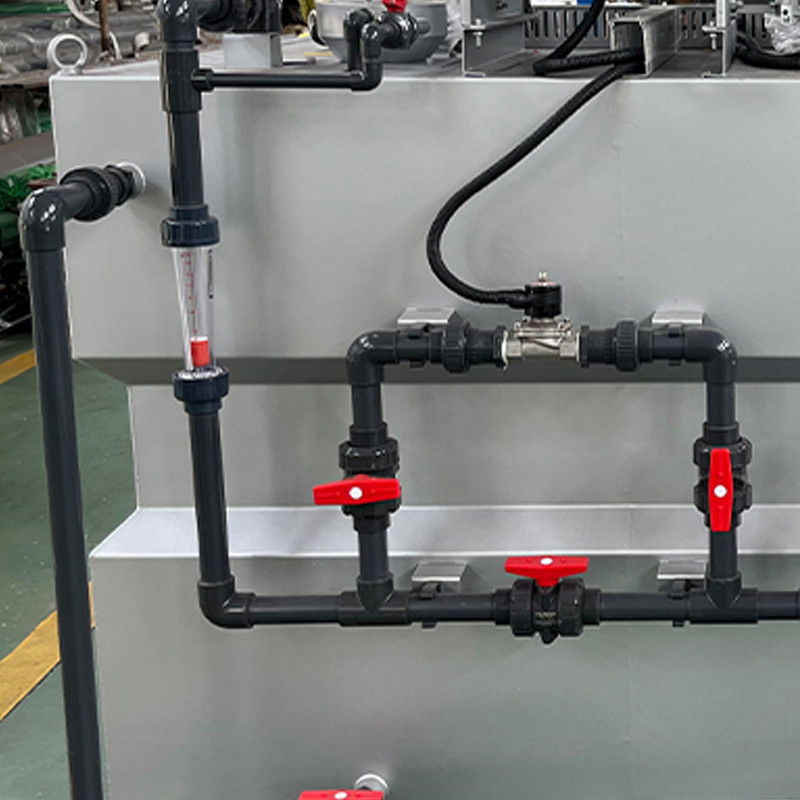

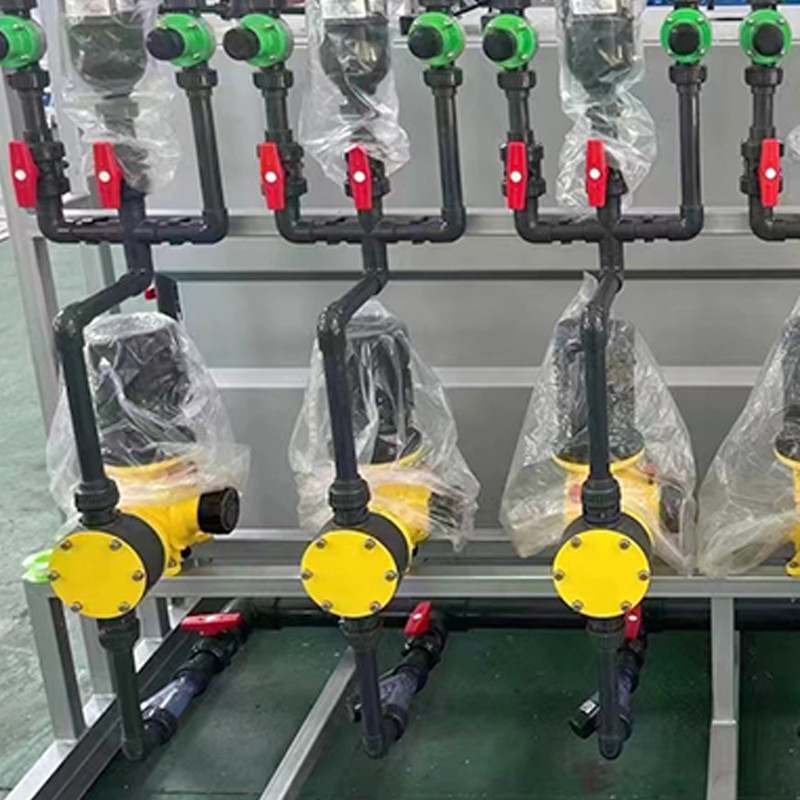

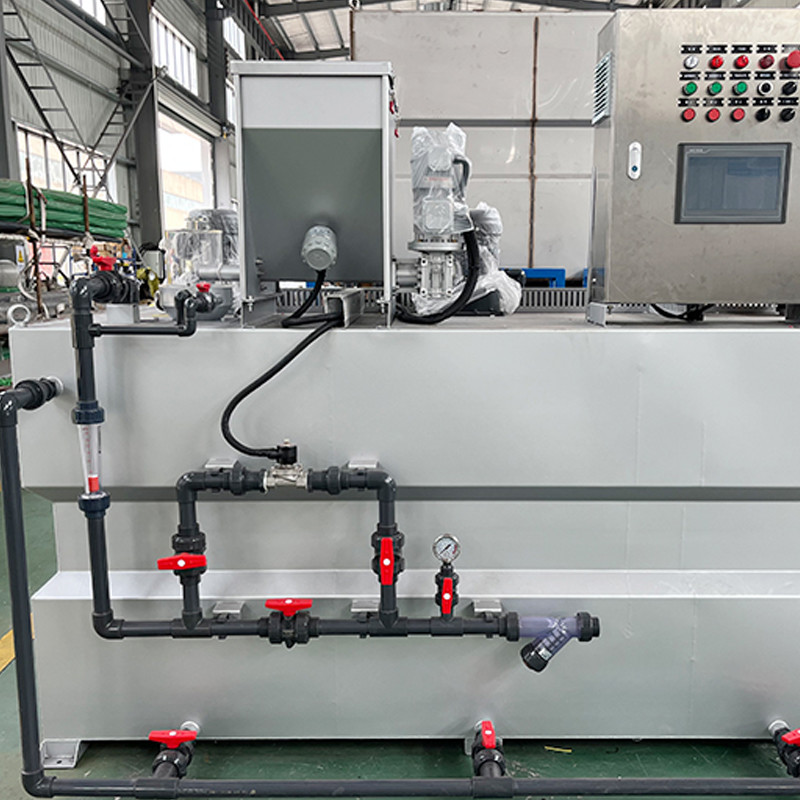

Imagem real
