Equipamento de transporte de grãos de minério de cimento de lodo fabricante de transportador de parafuso tipo U
O transportador de parafuso é usado principalmente para transporte horizontal ou inclinado de materiais em pó, granulados e pequenos, como carvão, cinzas, escórias, cimento, grãos e outros materiais;Não é adequado para transportar materiais perecíveis, viscosos e aglomerantes, bem como materiais que não podem ser quebrados durante o transporte;A temperatura ambiente de operação do transportador helicoidal é - 20~50 ℃;A temperatura do material é inferior a 200 ℃;Inclinação do transportador ≤ 20 graus;O comprimento de transporte é geralmente inferior a 40m.
Classificação da lâmina
As lâminas espirais do transportador helicoidal têm principalmente três tipos: helicoidal sólido, helicoidal de correia e helicoidal de lâmina.Superfície espiral sólida pesando método S, adequado para o transporte de materiais em pó e granulados;A superfície espiral do tipo correia é chamada de método D, e seu passo espiral é o mesmo que o diâmetro da lâmina espiral, que é adequado para transportar materiais em pó e pequenos pedaços;A superfície espiral da lâmina é usada principalmente para transportar materiais viscosos e compressíveis.Os processos de mistura e mistura são concluídos ao mesmo tempo durante o processo de transporte.O passo espiral é cerca de 1,2 vezes o diâmetro da lâmina espiral.
Composição do produto
As lâminas em espiral do transportador helicoidal têm rotação esquerda e direita.O transportador helicoidal é composto por três partes: o corpo do transportador helicoidal, a entrada e saída de material e o dispositivo de acionamento;O corpo do transportador helicoidal é composto por rolamento de cabeça, rolamento de cauda, rolamento de suspensão, núcleo espiral, carcaça, placa de cobertura e base;O dispositivo de acionamento é composto por motor, redutor, acoplamento e base.Os diâmetros de parafuso comumente usados são 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm e 1000mm.Roscas transportadoras de outras especificações também podem ser personalizadas.
Parâmetro
| aramômetros | espiral Diâmetro nominal (mm) diâmetro espiral (mm) |
Modelo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacidade | ângulo de instalação | 0° | 1,5 | 3.6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocidade espiral n(r/min) | 12 a 16 | ||||||
| Motor N(KW) | 0,75-5,5 (de acordo com L e ângulo) | ||||||
| tamanho da instalação (mm) | UMA | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Combinando com o equipamento correspondente | ||||||
| eu | De acordo com os requisitos do usuário | ||||||
| Li | Combinando com o equipamento correspondente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Combinando com o equipamento correspondente | ||||||
| Oi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Combinando com o equipamento correspondente | ||||||

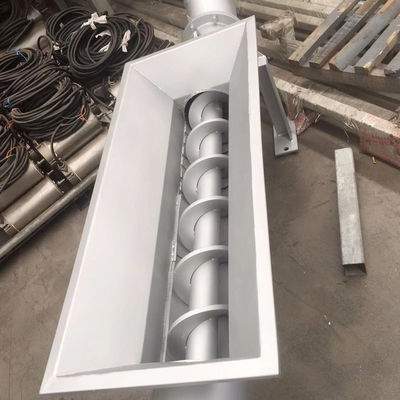

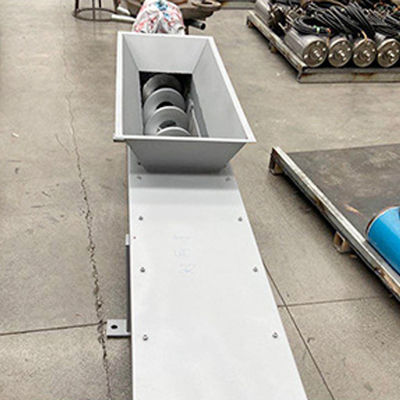

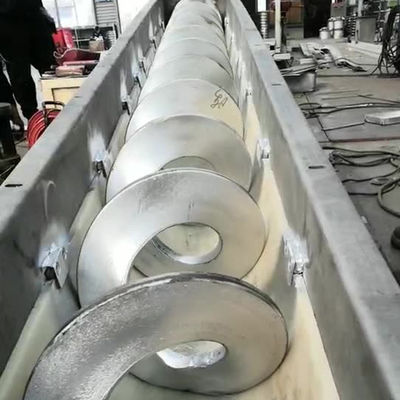

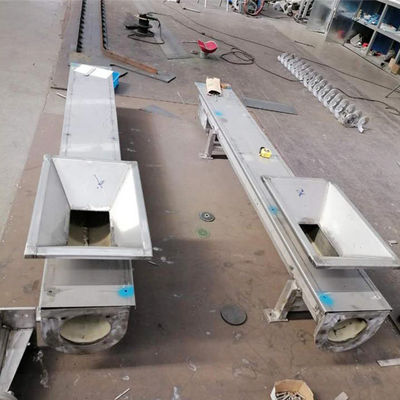

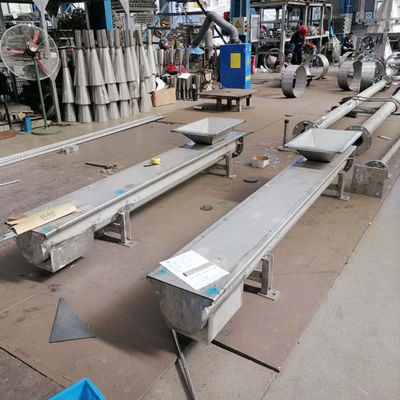

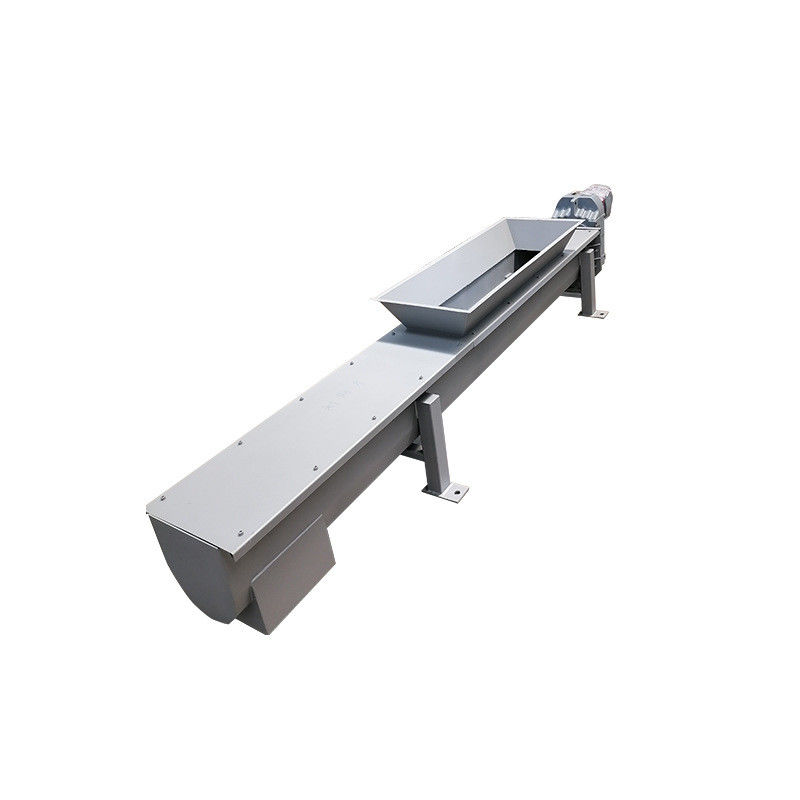

Imagem real
