Fabricante de transportador de parafuso sem eixo de lodo de aço carbono horizontal equipamento de transporte móvel de cimento de mina de carvão
É composto principalmente de helicóide, rolamento, calha de material, entrada e saída, dispositivo de acionamento, etc. transporte de materiais.O corpo espiral opera através de um dispositivo de acionamento instalado na cabeça, sendo que a entrada e a saída do material estão dispostas respectivamente na parte superior da cauda do material e na parte inferior da cabeça.
Precauções de instalação
1. A linha central da calha do material e o eixo espiral devem ser mantidos em boa coaxialidade.
2. As juntas entre as seções do chute devem ser apertadas sem deslocamento.Juntas podem ser adicionadas entre as seções e entre a tampa do cabeçote e a calha para garantir a vedação da calha.Ao mesmo tempo, o erro de comprimento do chute pode ser ajustado.
3. A folga entre a parede interna da calha de material e o corpo espiral deve ser igual.
4. O eixo do dispositivo de acionamento e o eixo espiral devem ser mantidos em boa coaxialidade.A altura do acionamento pode ser ajustada com a ajuda de calços.
5. Após a instalação, o corpo espiral deve ser submetido ao teste de equilíbrio estático.
6. O rolamento de suspensão intermediário deve apoiar de forma confiável e adequada o eixo de conexão para evitar a deformação radial do eixo espiral.A instalação pode ser feita ajustando os calços entre as almofadas de rolamento.
7. Após a instalação de toda a máquina, verifique se há diversos na máquina e se o óleo lubrificante é suficiente em cada local de lubrificação.
8. Durante o teste sem carga, o rolamento não deve vazar óleo e o aumento da temperatura do rolamento não deve exceder 20 ℃.Durante o teste de carga, o aumento de temperatura do rolamento não deve exceder 30 ℃.
Parâmetro
| aramômetros | espiral Diâmetro nominal (mm) diâmetro espiral (mm) |
Modelo | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacidade | ângulo de instalação | 0° | 1,5 | 3.6 | 6 | 8.4 | 11,7 |
| 5° | 1,35 | 3,24 | 5.4 | 7,56 | 10,53 | ||
| 15° | 1,05 | 2,52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocidade espiral n(r/min) | 12 a 16 | ||||||
| Motor N(KW) | 0,75-5,5 (de acordo com L e ângulo) | ||||||
| tamanho da instalação (mm) | UMA | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Combinando com o equipamento correspondente | ||||||
| eu | De acordo com os requisitos do usuário | ||||||
| Li | Combinando com o equipamento correspondente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Combinando com o equipamento correspondente | ||||||
| Oi | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Combinando com o equipamento correspondente | ||||||

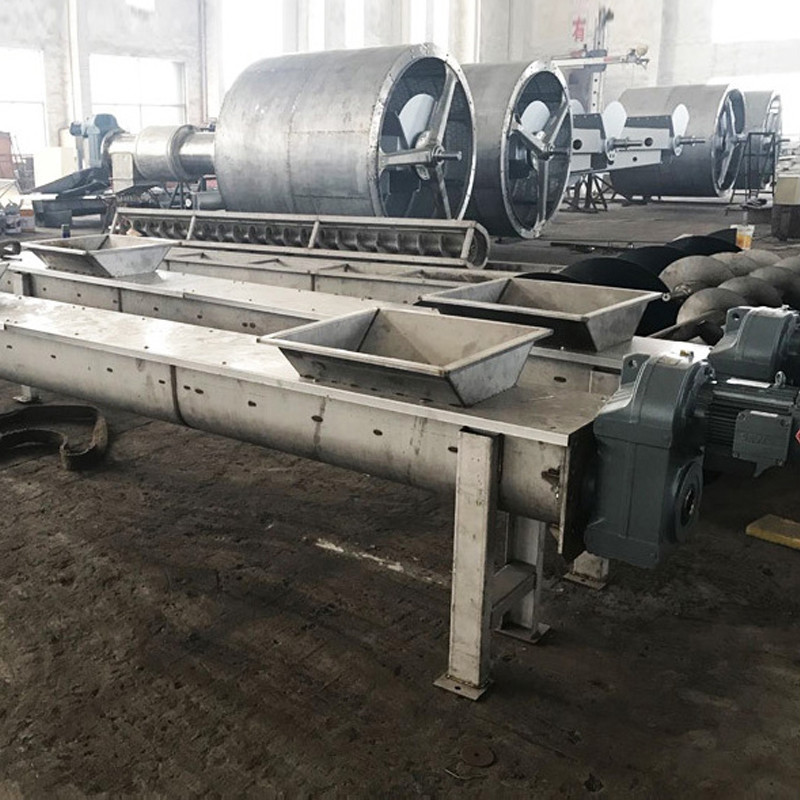

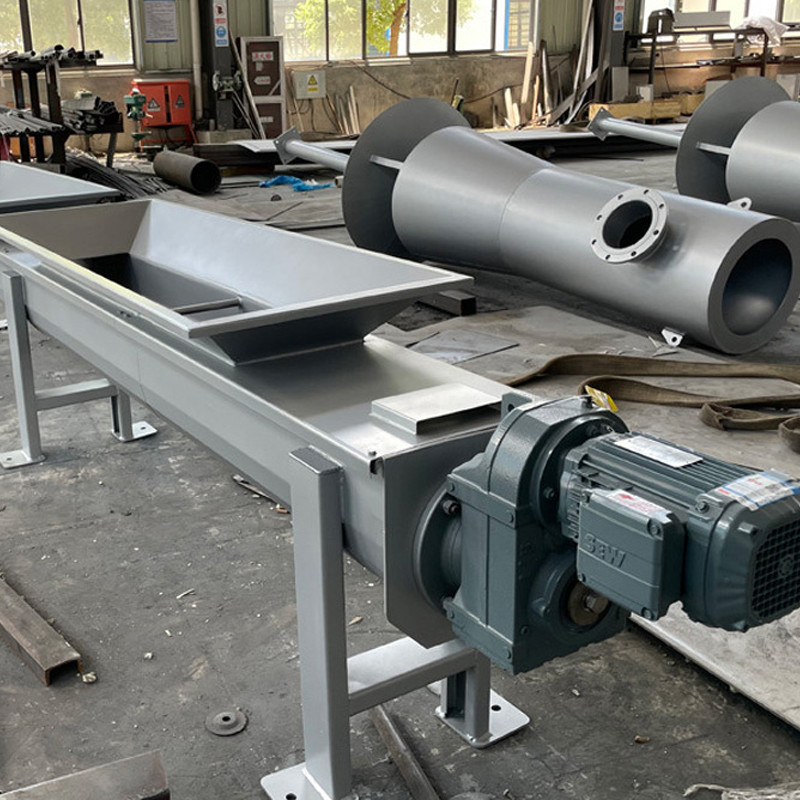

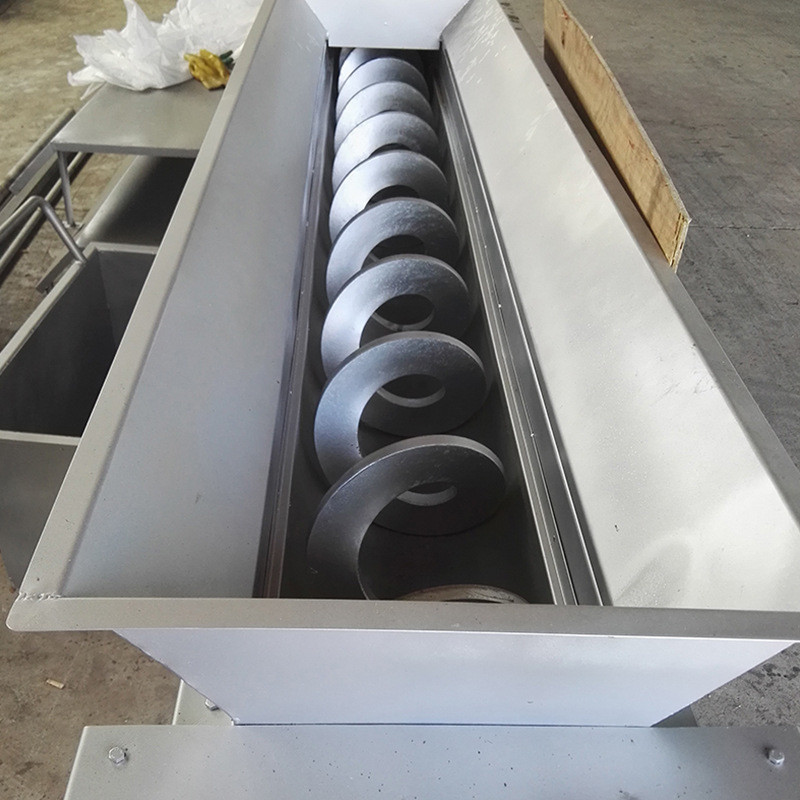

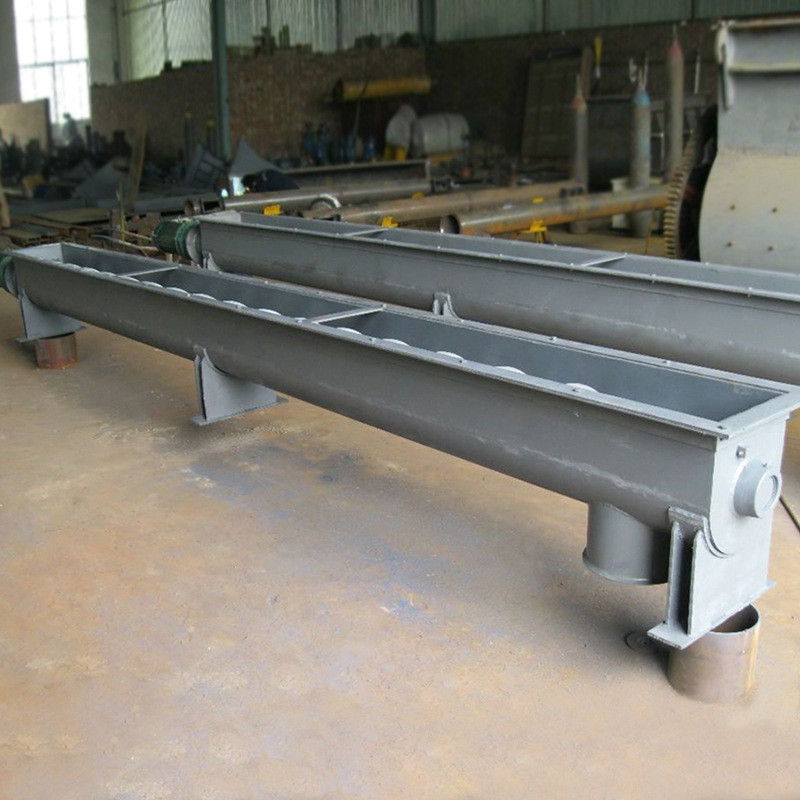

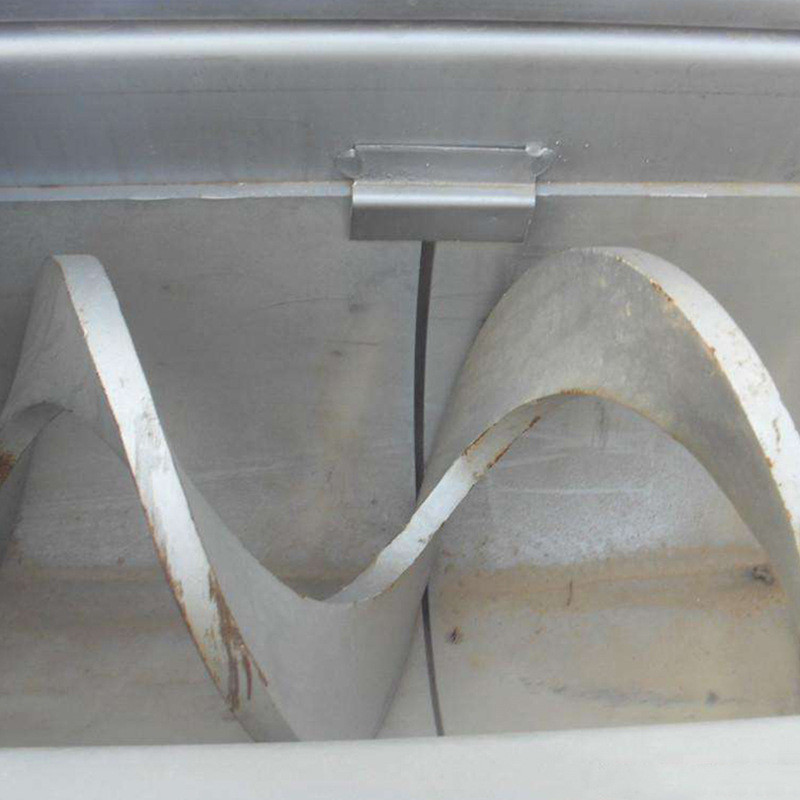

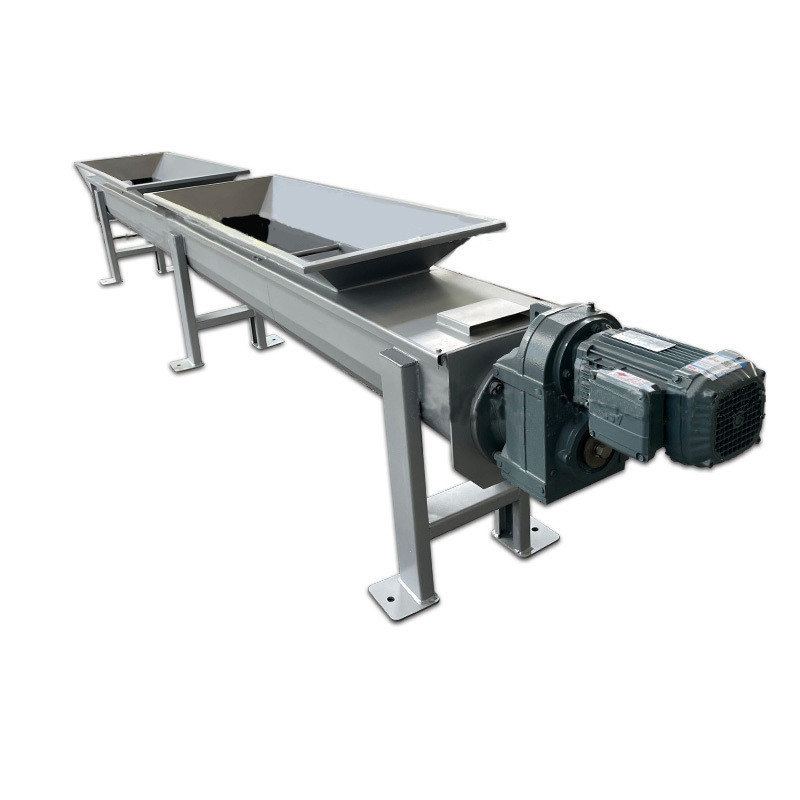

Imagem real
