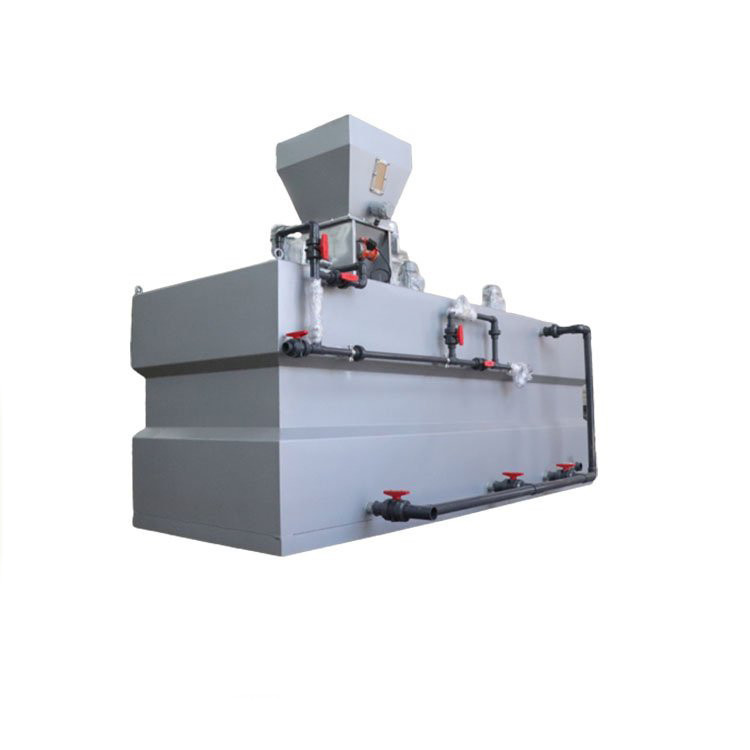

floculante PAM/PAC dispositivo de dosagem automática Fabricante Sistema de dosagem de fosfato integrado
O dispositivo de dosagem integra o tanque de solução (dispositivo de mistura, se necessário), bomba dosadora, filtro tipo Y, válvula de segurança, válvula de retenção, compensador de fluxo, instrumento de controle, manômetro, medidor de nível, válvula de controle e tubulação, transbordamento de coleta de água dispositivo, etc. para formar um dispositivo de dosagem totalmente automático.
O sistema de controle totalmente automático na caixa de controle pode comparar e julgar o sinal de fluxo definido com o sinal de fluxo real, calcular o valor do fluxo e controlar o fluxo da bomba dosadora por meio do sistema de controle de conversão de frequência ou do sistema de controle de curso elétrico.
Princípio de trabalho
O dispositivo de dosagem fornece o agente em pó ou líquido para o tanque de solução em uma quantidade fixa e inicia o dispositivo de mistura para agitar a solução no tanque de solução ao mesmo tempo, depois abre a válvula na parte inferior do tanque de solução para fazer a solução flui para a entrada da bomba dosadora automaticamente e, em seguida, a bomba dosadora fornece a solução para o ponto de dosagem de acordo com os requisitos definidos.A dosagem é controlada pelo sistema de controle totalmente automático através do sistema de controle de conversão de frequência ou do sistema de controle de curso elétrico.
Características do produto
1. Tomando o projeto do sistema como o corpo principal, ele supera a dificuldade de sistematicidade pobre de produtos tradicionais com um único equipamento ou componente como o corpo principal;
2. Absorva a essência da tecnologia de dosagem nacional e estrangeira e otimize o processo com um novo conceito de design;
3. O design modular da estrutura do produto e a combinação integrada facilitam a expansão de capacidades e funções;
4. Esquema de configuração flexível de acordo com diferentes qualidades de água e diferentes requisitos dos usuários;
5. Os usuários podem escolher equipamentos e componentes de várias marcas, materiais e graus no país e no exterior;
Parâmetros
| Modelo | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| capacidade de produção Q (L/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Tamanho | 900 x 1500 x 1650 | 1000 x 1625 x 1750 | 1000 x 2440 x 1800 | 1220 x 2440 x180C | 1220x3200x2000 | |
| Dosagem de Pó PowerNi(KW) | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | |
| liquidificador | Diâmetro da lâmina G (mm) | 250 | 250 | 250 | 250 | 250 |
| Velocidade vertical do fuso (i/min) | 96 | 96 | 96 | 96 | 96 | |
| PotênciaN2(KW) | 0,55 x 2 | 0,55x2 | 0,55 x 2 | 0,55x2 | 0,55x2 | |
| Bomba de parafuso de dosagem | Fluxo Q2(mV h) | 1 | 1 | 1,5~2,0 | 1,5-2,0 | 3,0 ~ 5,0 |
| Elevação(m) | 20 | 20 | 20 | 20 | 20 | |
| Potência N3(KW) | 1.1 | 1.1 | 1,5 | 1,5 | 2.2 | |
| Diâmetro de entrada de água (mm) | 20 | 20 | 25 | 25 | 32 | |
| Saída de água Diâmetro (mm) | 20 | 20 | 25 | 25 | 32 | |
| Instalação | B | 900 | 1000 | 1000 | 1220 | 1220 |
| eu | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Oi | 800 | 1050 | 1050 | 1050 | 1350 | |
