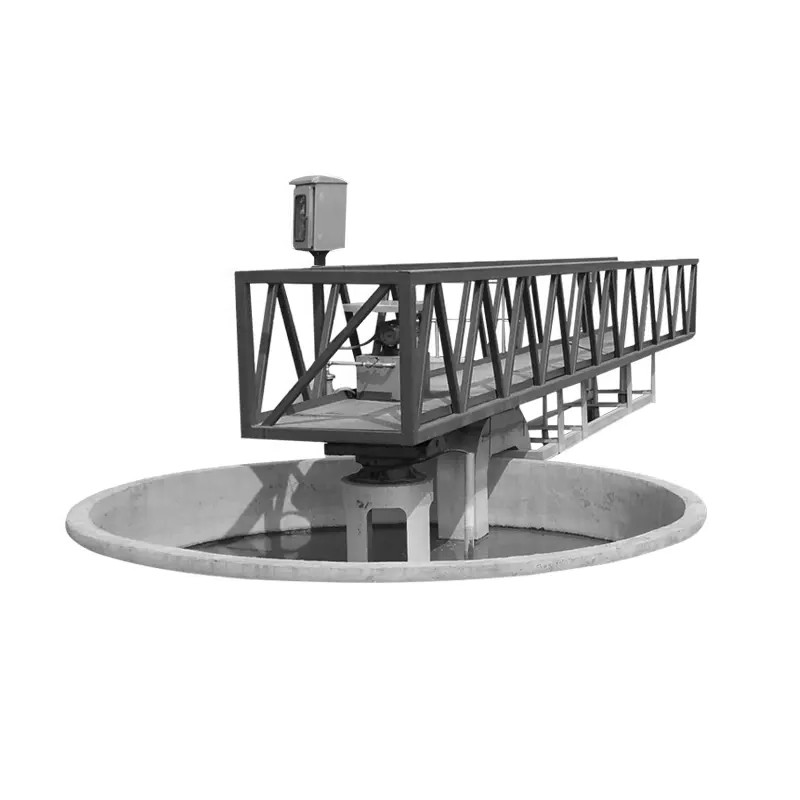

fabricante de aço inoxidável do raspador da lama do tanque da flutuação de ar da máquina do raspador de lama do estilo da ponte 304

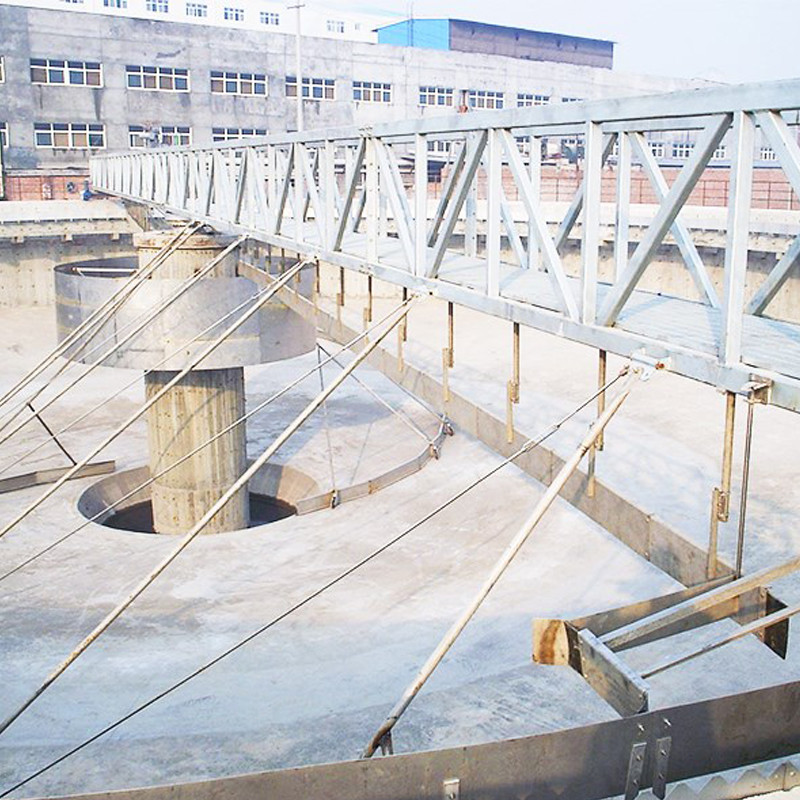

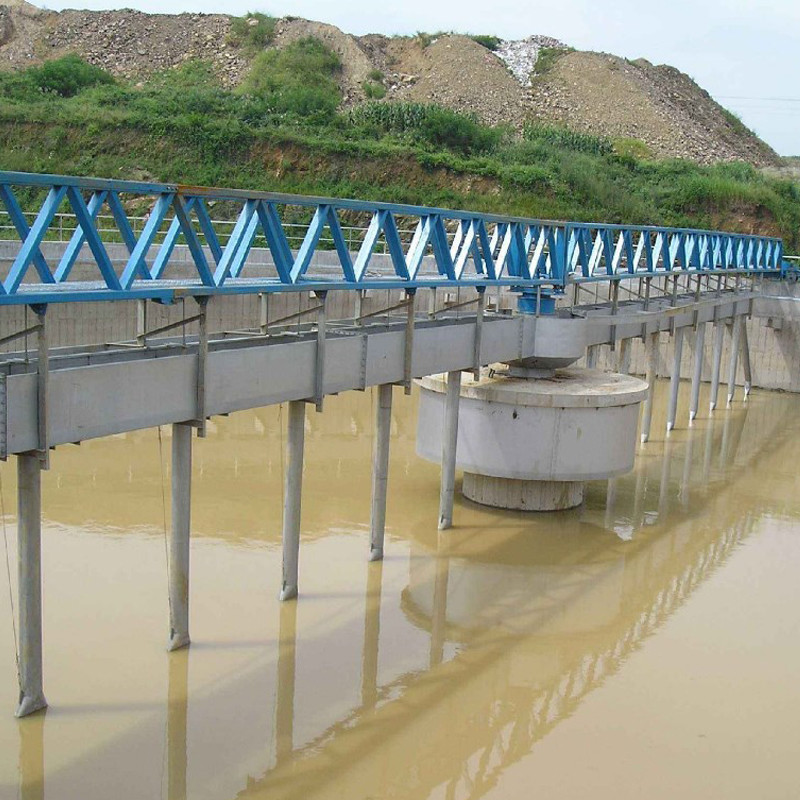

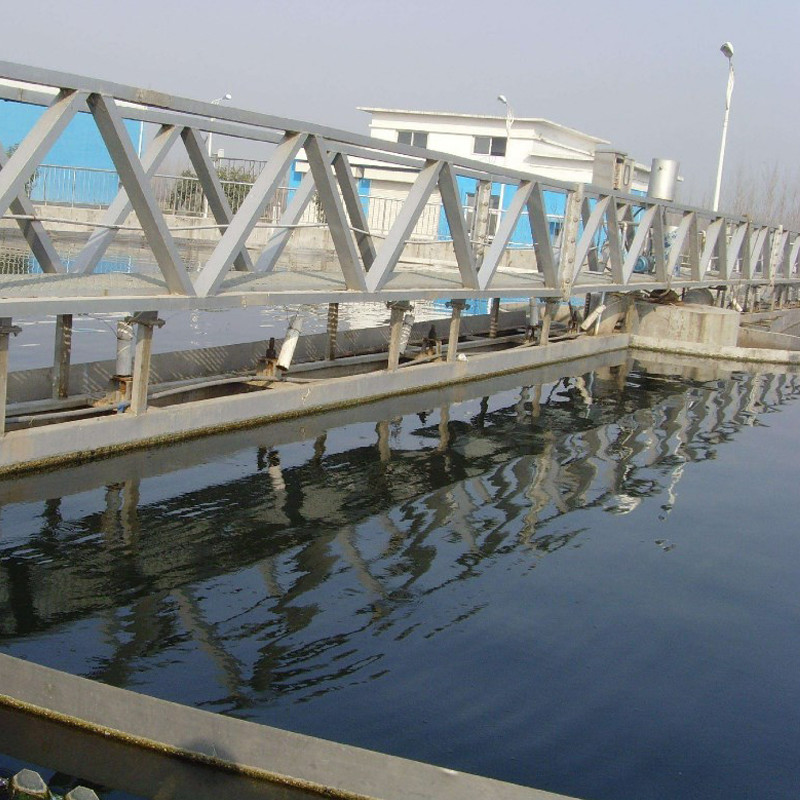

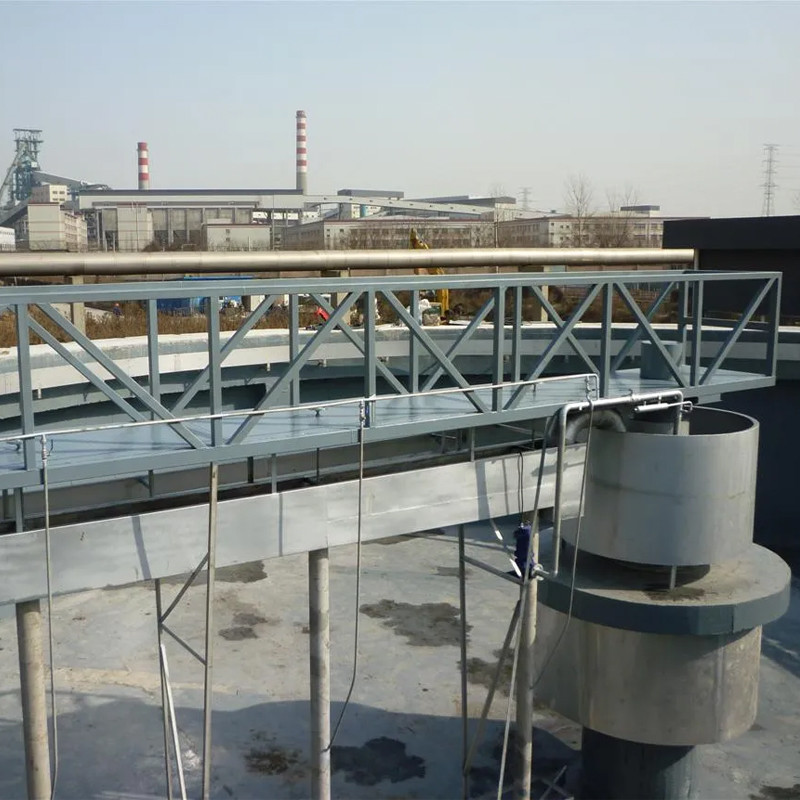

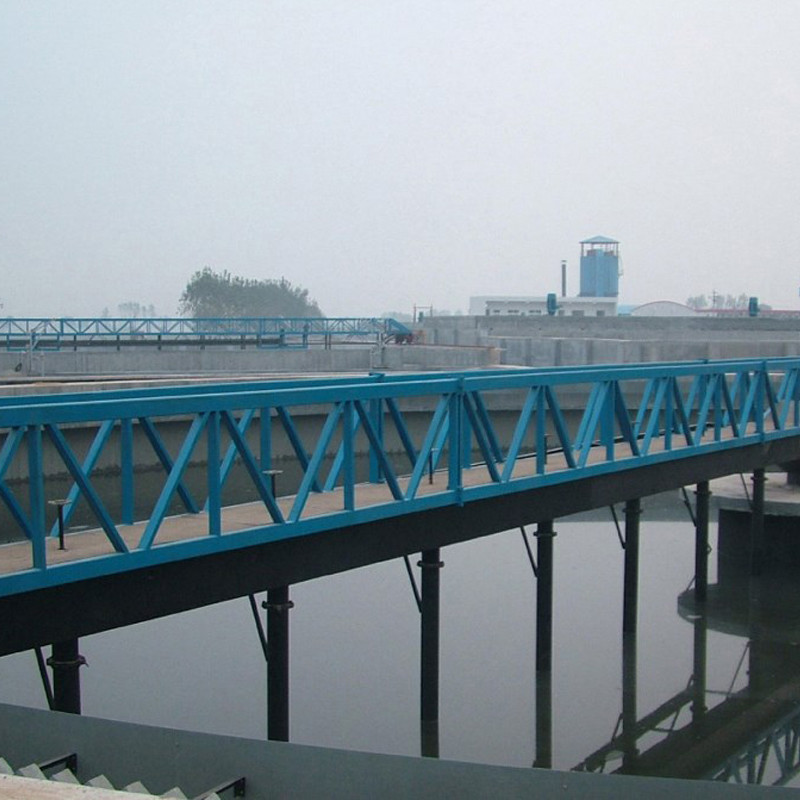

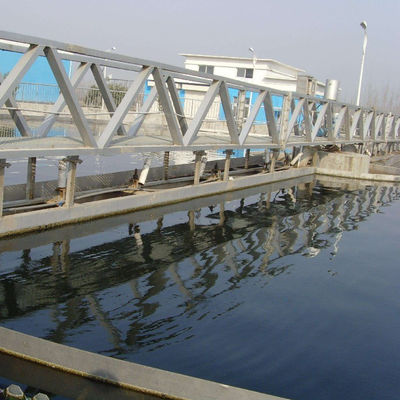

A máquina periférica da sução da lama da movimentação é composta principalmente da ponte de trabalho (incluindo a passagem e a escada rolante), conduz o dispositivo, o tanque de coleta da lama, o dispositivo de sução da lama, o vácuo que bombeiam e o sistema de dano do sifão, mecanismo de fixação giratório, conjunto do raspador, desnatando o mecanismo, o conjunto da cubeta da escória, a escova de limpeza do Weir, o armário de controle, o tudo prendedores de conexão, as peças sobresselentes, etc.
Princípio de funcionamento
O raspador de lama e a máquina periféricos da sução raspam e recolhem a lama ao tanque de coleta central da lama pelo raspador através da movimentação da retardação e a transmissão do componente da suspensão, e descarregam a lama fora do tanque pela pressão ou pela bomba hidrostática. A descarga média da entrada e da lama da água é adotada, e a drenagem circunvizinha é adotada para assegurar o volume de água uniforme. A descarga da lama da sução do auto com diferença nivelada líquida é adotada, e a escumalha que raspa e que descarrega o dispositivo e o dispositivo de proteção da sobrecarga é fornecida.
Características do produto
1. A ponte de trabalho adota a estrutura do fardo, que é simples, estável e durável.
2. A manutenção é simples e conveniente, e o custo de operação é baixo.
3. Há muitas opções para o redutor da transmissão: estrutura montada, simples e compacta do eixo, manutenção conveniente; O redutor cycloidal da roda do pino é barato e tem a eficiência alta da transmissão.
4. de acordo com as necessidades de usuário, a superfície de passeio da roda pode ser feita de projetar a roda de borracha (configuração padrão), a roda de aço, a roda de nylon e o poliuretano.
5. o raspador de lama espiral logarítmico da eficiência elevada assegura a confiança da coleção da lama.
6. Os componentes elétricos são tipo, seguros e seguros exteriores, e podem ser controlados aleatoriamente e remotamente.
7. O equipamento periférico do raspador da lama pode ser fabricado de acordo com o tamanho específico do usuário. As partes em contato com a água podem ser feitas de aço inoxidável.
Aplicação
O raspador periférico da lama da movimentação pode ser amplamente utilizado em projetos do tratamento de esgotos nas cidades, no produto químico, na matéria têxtil, na metalurgia e nas outras indústrias. O modelo de serviço público tem as vantagens da estrutura razoável, eficiência elevada, operação e manutenção conveniente, e é um projeto ideal do tratamento de esgotos.
Parâmetros do produto
|
Parâmetro/modelo WidthΦ da associação (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade V (m/min) | 1.8~2.2 | |||||||||
| Dimensões de passeio da roda (milímetros) | 400x120 | 420x150 | ||||||||
| Poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
