Equipamento central do tratamento de esgotos da eficiência de High do fabricante do raspador de lama da movimentação da ponte completa
O raspador central da lama da movimentação é extensamente aplicável à lama que raspa e que descarrega-se do tanque de sedimentação do fluxo radial (circular) com um diâmetro de geralmente não mais de 18m na estação de tratamento de água ou na planta de tratamento de esgotos na fonte de água e no projeto da drenagem. Tem a estrutura razoável, eficiência elevada, operação e manutenção conveniente, e é um apoio ideal do projeto do tratamento de esgotos.
Princípio de funcionamento

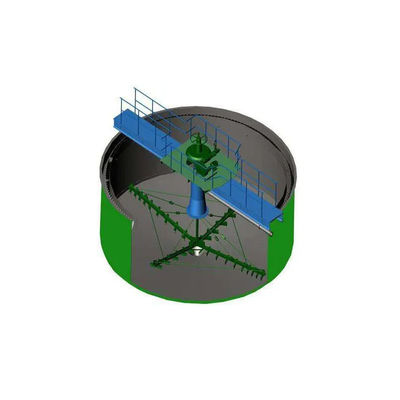

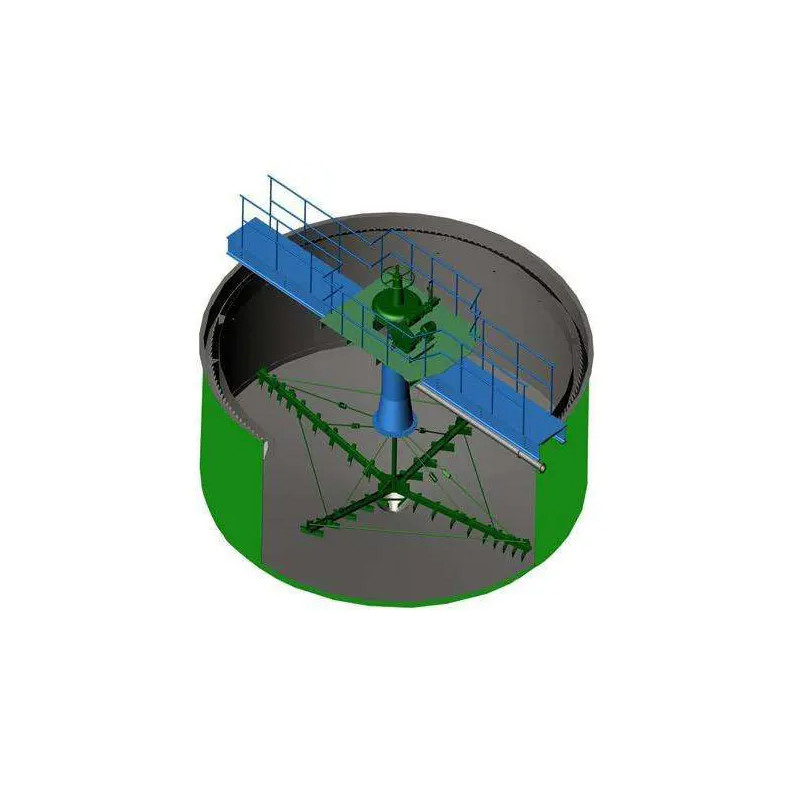

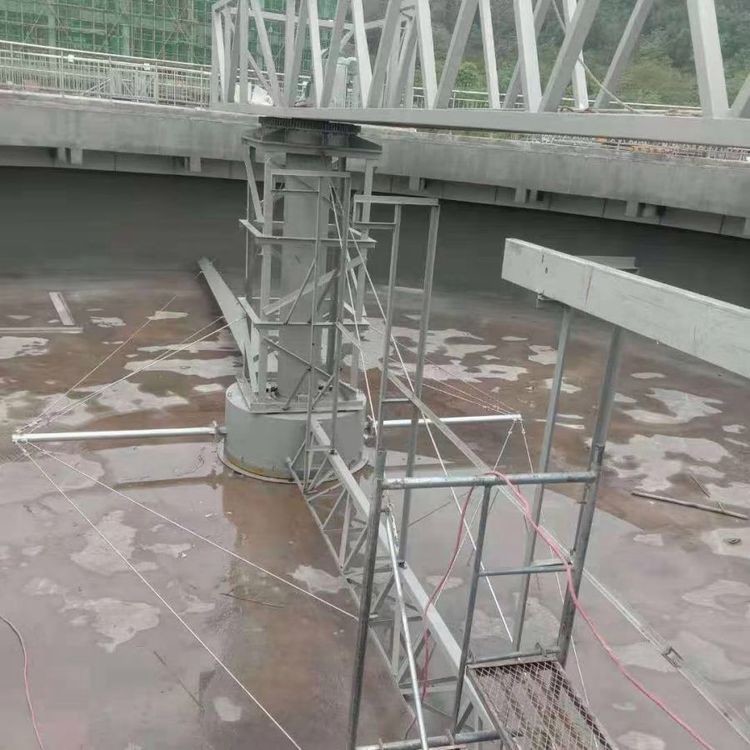

O raspador central da lama da movimentação adota o tipo central da movimentação e da suspensão. Após os fluxos da água de esgoto no cilindro da diversão da tubulação de entrada sob a ponte de trabalho e difunde, ele flui para fora uniformemente em uma maneira radial à periferia. A lama suspendida é depositada na parte inferior do tanque após a sedimentação. O dispositivo da movimentação conduz o eixo vertical central para girar, e conduz o braço do raspador e o raspador da lama para girar. Depois que a lama é raspada da periferia do tanque ao tanque de coleta central da lama, está descarregada do tanque através da tubulação de descarga da lama pela pressão hidrostática no tanque, a escumalha na superfície da água é desnatada ao lado da associação através do dispositivo de desnatação giratório, e raspou então na cubeta da escória pelo raspador e descarregada fora da associação; Os excessos supernatant no canal da tomada e são descarregados através da placa triangular do Weir da tomada.
Atenção da operação
1. Preparações antes de começar acima: verifique se o redutor esteja enchido ao nível de óleo normal, se há uns corpos estranhos colados na superfície da água pela parte de corrida, e não deve haver nenhum bloco de madeira ou outros corpos estranhos, para evitar a falha durante a operação.
2. conecte a fonte de alimentação do motor e verifique a direção positiva e negativa.
3. O óleo no redutor precisa de ser depois de uso somente uma vez por ano uma vez por mês mudado, e depois disso.
4. Durante o funcionamento do equipamento, a atenção será pagada a se a operação é normal. Se qualquer problema é encontrado, pare a operação a tempo para a inspeção.
Parâmetros do produto
|
Parâmetro/modelo WidthΦ da associação (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade V (m/min) | 1.8~2.2 | |||||||||
| Dimensões de passeio da roda (milímetros) | 400x120 | 420x150 | ||||||||
| Poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
