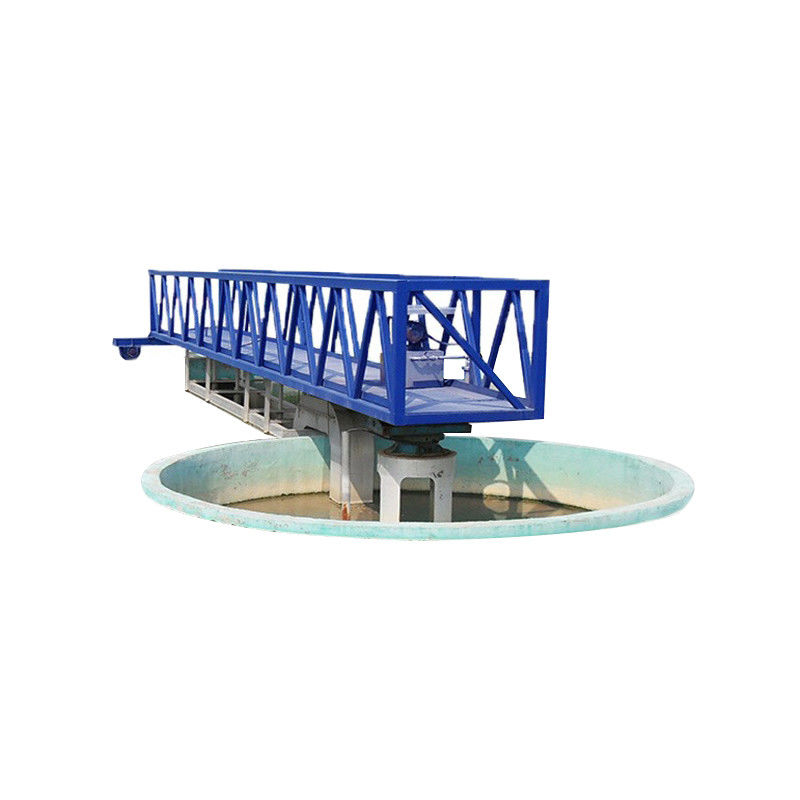

tanque de sedimentação do raspador central da lama da movimentação da planta de tratamento de esgotos da ponte e do raspador de lama completos da ponte da metade
O raspador central da lama da movimentação é aplicável à lama que raspa e que descarrega-se do tanque de sedimentação do fluxo radial (circular) com um diâmetro geralmente não maior de 18m na estação de tratamento de água ou na planta de tratamento de esgotos na fonte de água e no projeto da drenagem. A lama é raspada ao tanque de coleta central da lama pelo raspador através da movimentação da retardação e à transmissão do componente da suspensão, e descarregada fora do tanque pela pressão ou pela bomba hidrostática.
Princípio de funcionamento
A água crua dos fluxos centrais do raspador da lama da movimentação ao tanque do excesso em torno da associação após a distribuição através do cilindro central da distribuição de água. Com a diminuição do caudal, os sólidos suspendidos no corpo da água são separados e estabelecidos na parte inferior da associação. O supernatant é descarregado do tanque do excesso através da placa do Weir do excesso.
Características do equipamento
1. A peça da transmissão adota a proteção dobro elétrica e mecânica da sobrecarga, que faz a operação mais segura e segura.
2. A parte subaquática é feita de aço inoxidável, que tem uma vida útil longa da resistência de corrosão.
3. O efeito da raspagem da lama é bom, e o índice de umidade da lama descarregada é baixo.
Parâmetros do produto
|
Parâmetro/modelo WidthΦ da associação (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade V (m/min) | 1.8~2.2 | |||||||||
| Dimensões de passeio da roda (milímetros) | 400x120 | 420x150 | ||||||||
| Poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
