Raspador de lama periférico de aço inoxidável da movimentação do tanque de sedimentação do raspador da lama da movimentação de centro

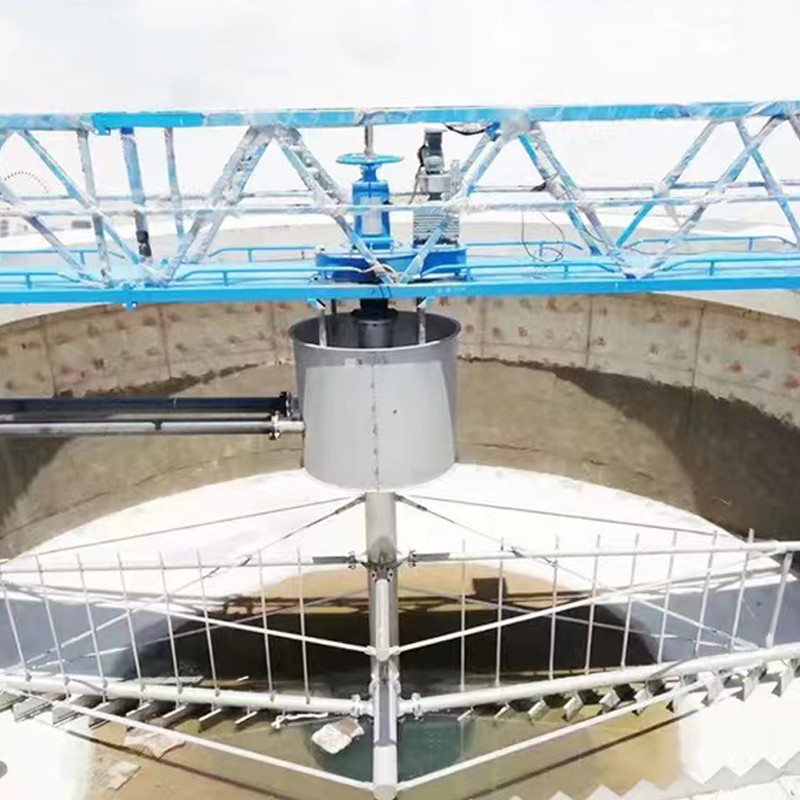

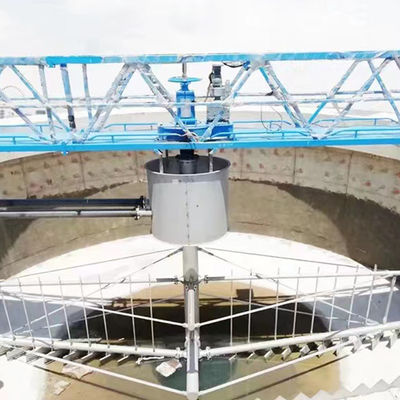

A carga dos atos centrais do raspador da lama da movimentação no centro da ponte de trabalho. O mecanismo de movimentação central conduz o dispositivo de raspagem e de coleta a girar. O raspador direcional raspa a lama na parte inferior do tanque de sedimentação no tanque de coleta central da lama e descarrega-a do tanque da lama pela pressão hidrostática. Esta máquina é usada para o tanque de sedimentação do fluxo da amplitude com pequeno diâmetro.
Princípio de funcionamento

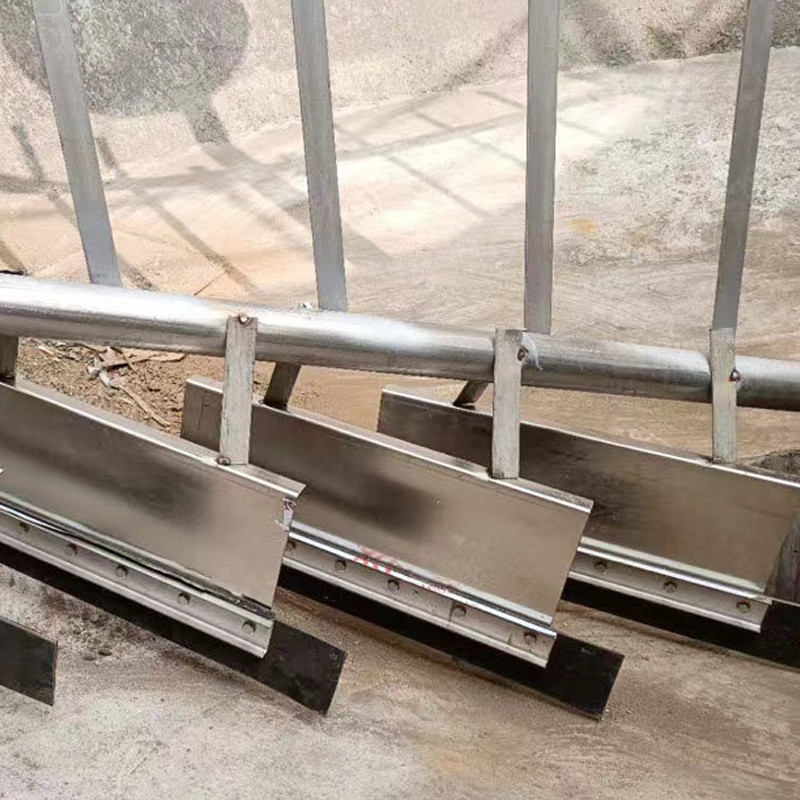

Os volume de água crus radialmente ao tanque do excesso em torno da associação após a distribuição pelo cilindro central da distribuição de água. Com a diminuição do caudal, os sólidos suspendidos no corpo da água são separados e estabelecidos na parte inferior da associação. A lama é raspada ao tanque central da coleção da lama pelo raspador através da movimentação da retardação e à transmissão dos componentes suspendidos, e descarregada fora da associação pela força ou pela bomba hidrostática.
Características do produto
1. Estrutura simples, manutenção conveniente e gestão;
2. operação estável da operação, a segura e a segura;
3. O efeito da coleção da lama é bom, e o índice de água da lama descarregada é baixo.
Parâmetros do produto
|
Parâmetro/modelo WidthΦ da associação (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade V (m/min) | 1.8~2.2 | |||||||||
| Dimensões de passeio da roda (milímetros) | 400x120 | 420x150 | ||||||||
| Poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
