raspador não metálico retangular da escória da placa de corrente do fabricante do raspador de lama do tanque de sedimentação da lama

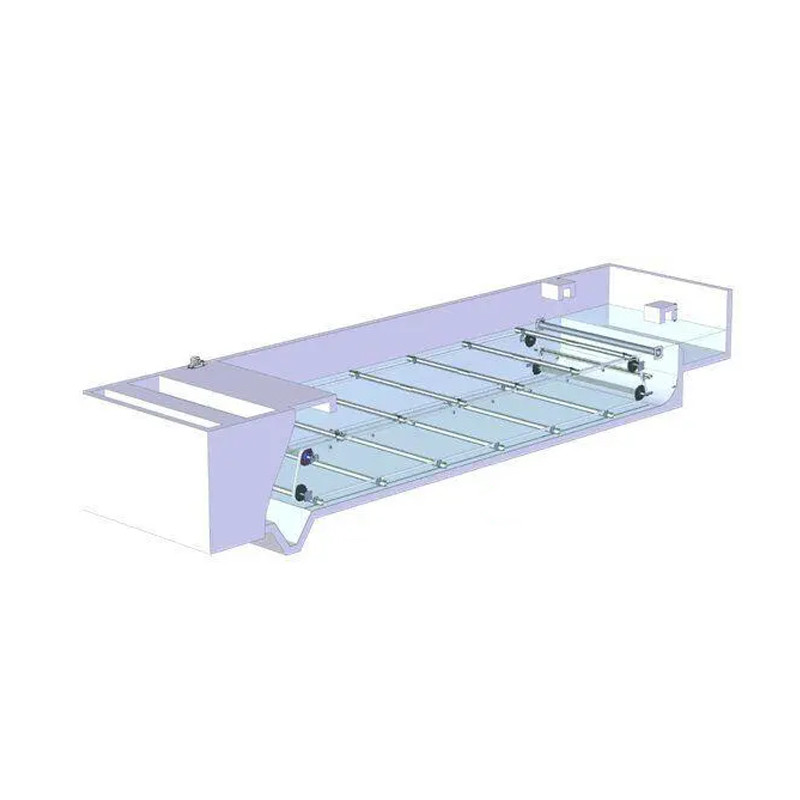

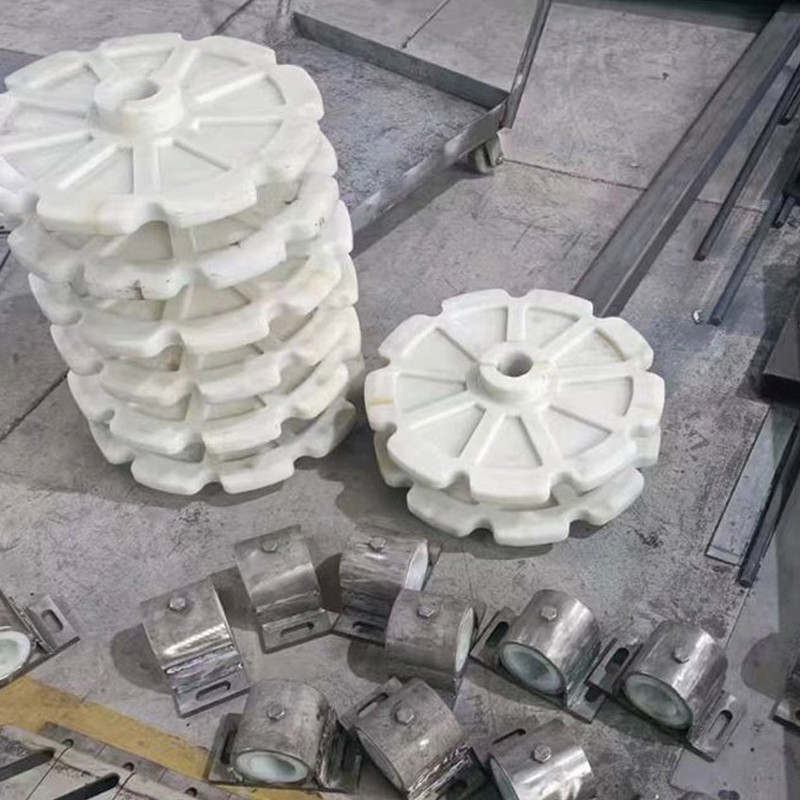

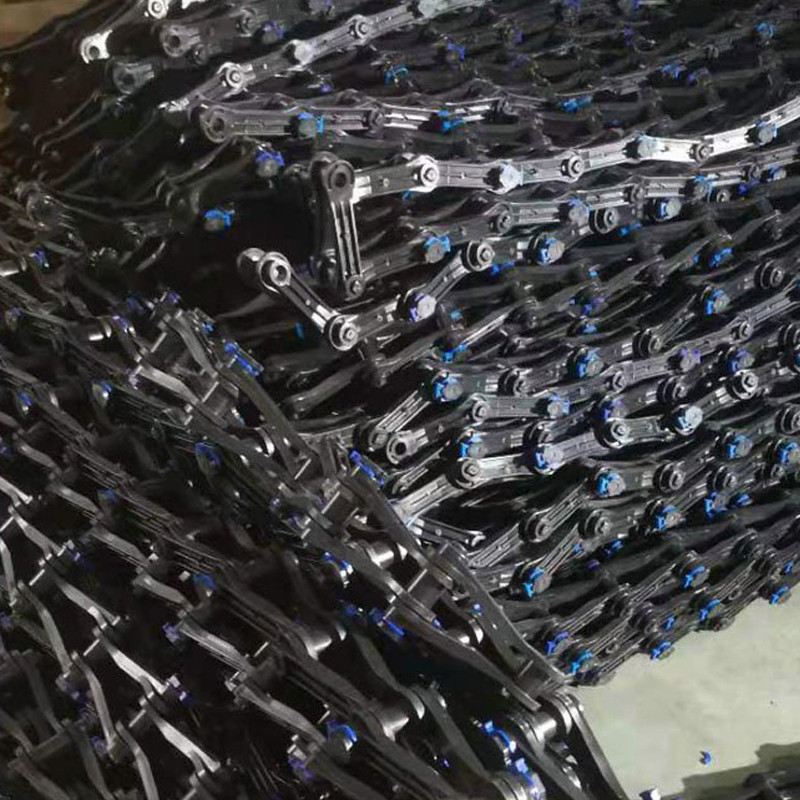

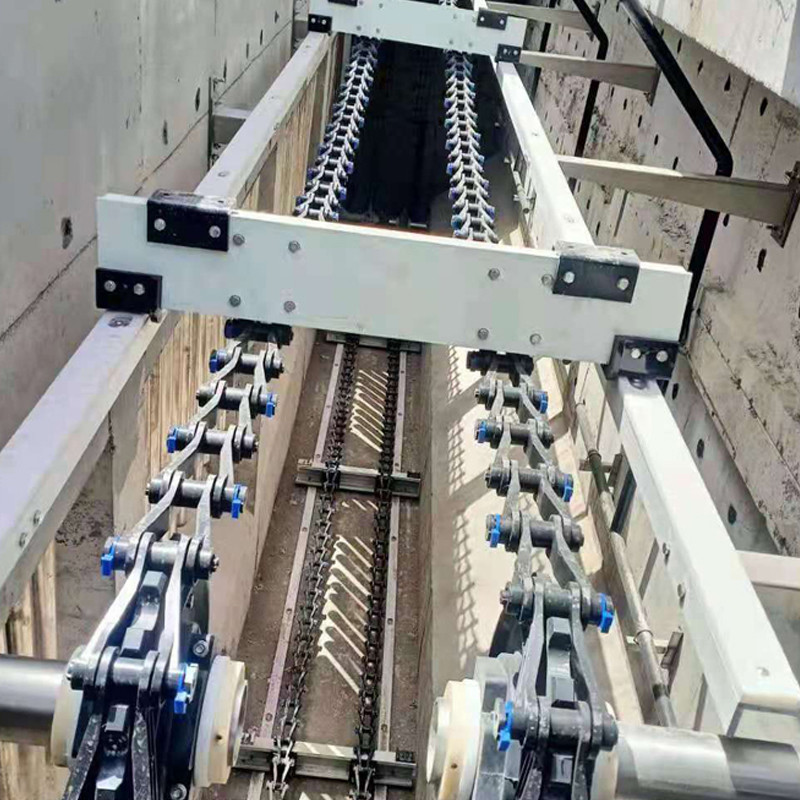

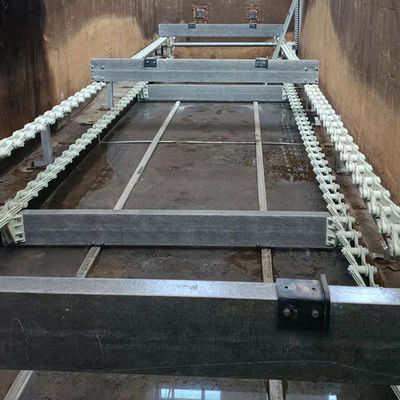

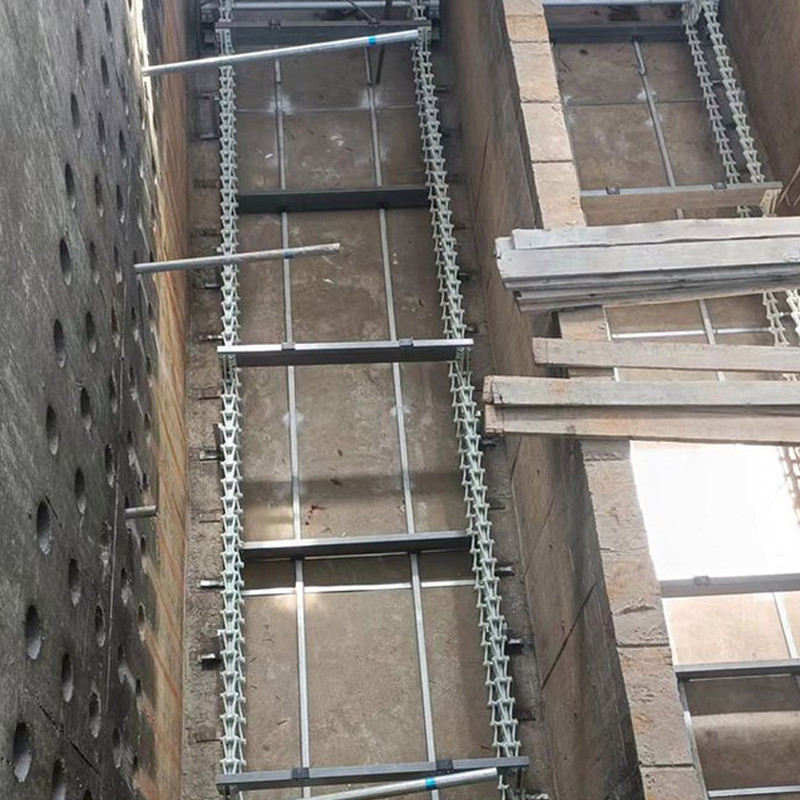

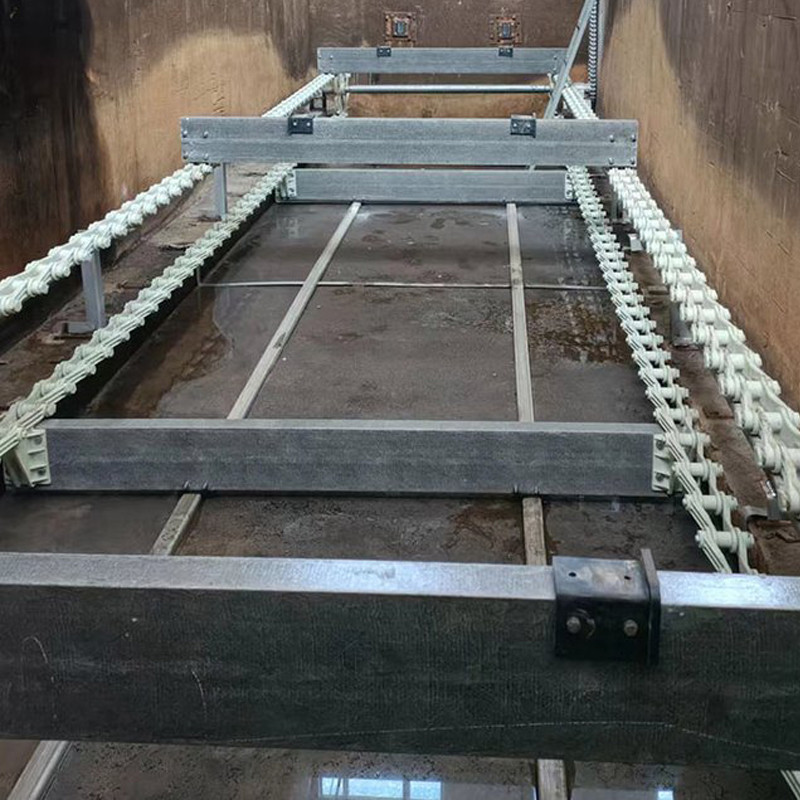

O raspador da corrente é um tipo do equipamento desilting suspendido, que é apropriado para a remoção da lama do tanque de sedimentação preliminar redondo, do tanque de sedimentação secundário e do tanque da concentração no projeto do tratamento da água. O tanque de sedimentação é da construção concreta ou de aço, a parte inferior do tanque é levemente cônica, e o centro da parte inferior do tanque é a cubeta da descarga da lama conectada com a tubulação de descarga da lama. A ponte de trabalho é da construção concreta ou de aço. Este equipamento não inclui o corpo da associação e a ponte de trabalho. O usuário pode resolvê-lo só. Nossa fábrica pode projetar e fabricar o corpo da associação da construção de aço e a ponte de trabalho para o usuário. O raspador é composto do quadro do ancinho, dispositivo vertical da movimentação de eixo e sobre o dispositivo de segurança do torque.
Princípio de funcionamento
O raspador da escumalha desnata a superfície líquida do centro da associação à periferia da associação e recolhe a escumalha na área que do raspador da dobradiça o motor principal se move para a cubeta de desnatação em torno da associação, em arranhões à cubeta de desnatação através da dobradiça do ancinho de raspagem, e em descargas à parte externa da associação.
Parâmetro
| Number modelo/parâmetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diâmetro Φ da associação (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidade profunda H da associação (m) | 3.5~4.5 (de acordo com as exigências de usuário) | |||||||||
| Profundidade de água H2 do lado da associação (m) | 3.0~4.0 (de acordo com as exigências de usuário) | |||||||||
| Em torno da linha velocidade v (m/min) | 2.0~3.0 | |||||||||
| Dimensões de passeio da roda (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder do motor N (quilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| tamanho da instalação (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | De acordo com as exigências de usuário | |||||||||
| H3 | De acordo com as exigências de usuário | |||||||||
| L | De acordo com as exigências de usuário | |||||||||
| Em torno da pressão P1 da roda (KN) | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical da plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga do centro da carga P3 do centro (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
