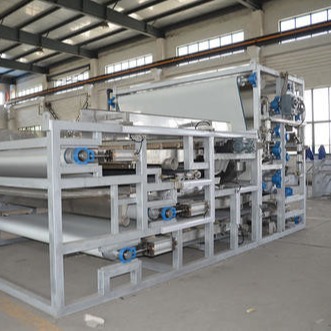

Bocal de Descarga Especial e Dispositivo Anti-Entupimento Máquina Integrada de Espessamento e Desidratação em Aço Inoxidável
Aos Nossos Valiosos Clientes:
Somos especializados na fabricação de uma ampla gama de equipamentos para tratamento de águas residuais. Caso tenha alguma dúvida, entre em contato conosco. Obrigado.
Aplicação
A máquina integrada de espessamento e desidratação de lodo por correia do tipo DNT é projetada para o tratamento eficiente de lodo excedente e lodo misturado de processos bioquímicos em estações de tratamento de águas residuais municipais. Também é amplamente utilizada para desidratação de lodo em várias indústrias, incluindo manufatura, couro, têxtil, química e processamento de alimentos.
Estrutura e Princípio de Funcionamento
A máquina integra um espessador de lodo e uma unidade de desidratação, construída com bocais de descarga de aço inoxidável anti-entupimento e dispositivos de limpeza especializados para garantir uma operação contínua e estável.
Após o condicionamento químico com um coagulante, o lodo é completamente misturado em um misturador e direcionado para a zona de desidratação por gravidade. Aqui, a água livre se separa rapidamente do lodo através das lacunas da correia filtrante e é coletada no tanque de coleta de água.
O lodo preliminarmente espessado então entra em uma seção de pré-pressão em forma de cunha, onde é distribuído uniformemente e suavemente comprimido para liberar mais umidade. Posteriormente, o lodo prossegue para a seção de prensagem multi-rolo em forma de S. Preso entre as correias filtrantes superior e inferior, ele passa por forças de cisalhamento e pressão repetidas de rolos de diâmetros variados, aumentando significativamente a eficiência da desidratação e formando bolos de lodo firmes.
Finalmente, o bolo desidratado é removido por um raspador e transportado para descarte. As correias filtrantes são limpas automaticamente usando bocais de descarga de alta pressão para evitar entupimento, garantindo desempenho consistente e longevidade.
| Parâmetro / modelo | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| Largura da correia filtrante b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Capacidade de manuseio Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| Dimensão do contorno (LxCxA) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
Velocidade de funcionamento da correia filtrante V(m／min) Potência do motor de concentração N1(KW) |
3.0～15 (seção de enriquecimento), 1.2～6.0 (período de desidratação) | ||||||
| 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | ||
| Potência do motor de desidratação N2(KW) | 0.75 | 1.1 | 2.2 | 3.0 | 3.0 | 5.0 | |
| Altura de descarga de recarga h(mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| Água de lavagem |
Consumo de água (m3／h) |
4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
| Medidor de água(MPa) | ≥0.5 | ||||||
| Ar comprimido |
Consumo de gás (m3／h) |
0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| Pressão(MPa) | ≥0.7 | ||||||
| Teor de água de alimentação(％) | 99.61/99.0 | ||||||
| Taxa de teor de água do bolo de lama (％) | 80/78 | ||||||
| Lama seca(kgds／h·m) | 110~130 | ||||||
| Carga hidráulica (m3／h·m) | 22~26/12~16 | ||||||
| Tamanho da instalação (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |
Principais Características
1. A acionamento do motor pode ser ajustado continuamente, e a velocidade de operação pode ser ajustada a qualquer momento, com forte adaptabilidade.
2. Bocal de descarga especial e dispositivo anti-entupimento tornam a correia filtrante limpa.
3. O rolo da cabeça de desidratação adota ranhura de drenagem em forma de T, e a água espremida sai rapidamente.
4. A seção de desidratação por gravidade é inclinada, e a carga estática do lodo é ampliada, o que pode melhorar o efeito de desidratação e fazer com que o lodo seja totalmente espessado antes de prensar.
5. Toda a máquina tem uma estrutura compacta, correção automática da correia filtrante, baixo ruído de operação, baixo consumo de energia, baixa dosagem, bom efeito de desidratação e baixo custo operacional.
Embalagem e Entrega
1. Embalagem à prova d'água com o padrão internacional de exportação por contêiner de 20 pés, 40 pés, 40hp. Acessórios do equipamento, motor elétrico e gabinete de energia serão embalados em caixa de madeira ou caixa de ferro. Outros equipamentos serão embalados por tecido plástico com listras coloridas.
2. O tamanho de toda a maquinaria da planta é grande como normal, então usaremos tecido à prova d'água para embalá-los todos. O motor, a caixa de engrenagens ou outras peças facilmente danificadas, colocaremos em uma caixa. Temos um departamento de transporte profissional, eles farão o possível para economizar a quantidade do seu contêiner.
Perguntas frequentes:
P: Você oferece serviço pós-venda?
R: Suporte técnico por vídeo, suporte online, peças de reposição, Serviço de reparo e manutenção em campo
P: Quanto tempo dura sua garantia?
R: 2 anos após a chegada das mercadorias. Durante este período, desde que não seja um dano causado pelo homem, enviamos as peças danificadas gratuitamente.
P: E quanto ao seu tempo de produção? Que tipo de transporte você oferece?
R: Dentro de 30 dias após o pagamento inicial. Ar, terra e mar.
P: Que tipo de pagamento você aceita?
R: T/T, L/C, Paypal, Dinheiro, D/P, D/A, Unionpay
